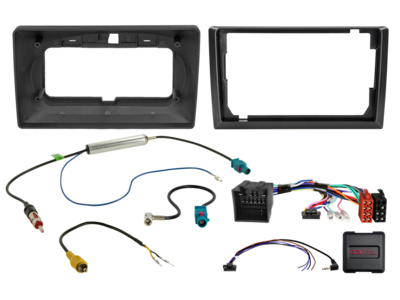

ACV 10 inch radio-inbouwkit voor Ford Fiesta (JHH) 32Pin SWC/antenna

Met deze voertuigspecifieke ACV-inbouwkit monteer je een passend 10-inch radiosysteem in de uitvoering Ford Fiesta (JHH) 32Pin SWC/antenna. De set is bedoeld om het nieuwe toestel netjes op de bestaande dashboardopening en aanwezige aansluitingen af te stemmen.

Wat je ontvangt

• 10-inch voertuigspecifieke radio-inbouwoplossing
• Passende aansluit- en montageonderdelen volgens de gekozen uitvoering
• Ontworpen voor een verzorgde aansluiting op het dashboard

Aansluitingen en functies

• CAN Bus
• Connector: 32 Pin Ford connector
• Connector: OEM stuurwielbediening naar 3,5mm Klinke / loses Kabel
• Connector: OEM Antenne Fakra(f) naar Fakra(m)
• Connector: OEM Antenne Fakra(f) naar DIN(m)
• 2 Relais Spulenwiderstand 150 Ohm min. stuurwielbediening
• LFB Ford Fiesta/Transit/Transit Custom 32Pin Multilead lose naar Artikel: 42xfo020-0 antenneadapter Fakra Z(m) naar SMB(f) 90° 20cm lose naar Artikel: 1502-54-0 antenneadapter Fakra(m) naar DIN(m) 12V Phantom LEONI lose naar Artikel: 1524-03-1-0

Beschikbare signalen en diagnose

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V geschakelde voeding Klemme 15 orange: +12V verlichting Klemme 58 lila/weiß: +12V achteruitrijsignaal rosa: snelheidssignaal grün: Masse GND Handbremssignal

Geschikt voor

• Ford Fiesta: 2017–2023

Let op bij het kiezen

Controleer vóór bestelling de uitvoering van de klimaatbediening, originele radio, stekkers en eventuele stuurwielbediening. Varianten die uiterlijk op elkaar lijken, kunnen andere elektronica of aansluitingen gebruiken.

Artikelnummer: 691114-190-1-3
