ACV 10 inch radio-inbouwkit voor Mercedes Sprinter (W907/W910) SWI/antenne

Met deze voertuigspecifieke ACV-inbouwkit monteer je een passend 10-inch radiosysteem in de uitvoering Mercedes Sprinter (W907/W910) SWI/antenne. De set is bedoeld om het nieuwe toestel netjes op de bestaande dashboardopening en aanwezige aansluitingen af te stemmen.

Wat je ontvangt

• 10-inch voertuigspecifieke radio-inbouwoplossing
• Passende aansluit- en montageonderdelen volgens de gekozen uitvoering
• Ontworpen voor een verzorgde aansluiting op het dashboard

Aansluitingen en functies

• CAN-bus
• Connector: 40 Pin Quadlock Mercedes connector
• Connector: OEM stuurwielbediening naar 3,5mm-jackplug / losse kabel
• Connector: OEM Antenne Fakra(f) naar DIN(m)
• Vereiste voertuiguitvoering: Radiovoerbereitung
• Vereiste voertuiguitvoering: 1-DIN Browse origineel toestel
• Belegung MQS-Leiste Mikrofon-Kabelbrücke anpassen wenn notendig
• Vereiste voertuiguitvoering: Kameranachrüstung:
• alternatief:
• DIP-schakelaarinstellingen voor de fabrikant van de nieuwe radio (zie handleiding)
• Weiterführende Informationen finden Sie in den Artikeltexten der im Lieferumfang aufgeführten Einzelprodukte
• Maximale uitgangsstroom: 250 mA max
• Stroomvraag boven 250 mA:
• 1 relais met spoelweerstand 75 Ohm min
• 2 relais met spoelweerstand 150 Ohm min

Beperkingen en controlepunten

• Vereiste voertuiguitvoering: E-Call:
• Funktion E-Call vor Endmontage controleren
• Importvoertuigen of voertuigen met afwijkende software ondersteunen mogelijk niet alle functies

Montage en maatvoering

• Belegung MQS-Leiste Mikrofon-Kabelbrücke vor Montage controleren

Beschikbare signalen en diagnose

• Roze draad/status — snelheidssignaal wordt niet ondersteund
• +12V achteruitrijsignaal Interface Funktion vor Montage controleren
• +12V achteruitrijsignaal Fahrerseite Kabelstrang hinter Sicherungskasten Kabelfarbe wit/blauw
• Rood draad/status — +12V geschakelde voeding klem 15
• Oranje draad/status — +12V verlichting klem 58
• lila/wit: +12V achteruitrijsignaal
• groen: massa GND handremsignaal

Leveringsomvang

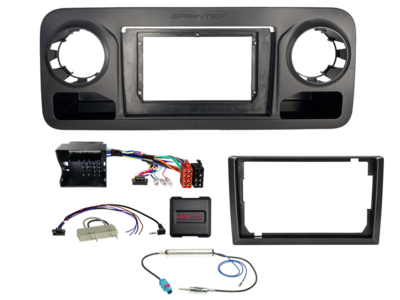

• 10" radiopaneel Mercedes-Benz Sprinter 2018+ zwart gebruik artikel 381191-193-1
• Stuurwielbedieningsinterface Mercedes Sprinter 06/2018-2024 Multilead Quadlock los gebruik artikel 42xmc015-0
• antenneadapter Fakra(m) naar DIN(m) 12V Phantom los gebruik artikel 1524-03-0
• E-Call Aufrechterhaltung Mercedes Sprinter/V-Klasse los gebruik artikel 1424-27-0
• 10" radiopaneel accessoire 10" op 9" Display Reduzierung gebruik artikel 271000-40

Geschikt voor

• Mercedes Benz Sprinter: 2018–2024

Let op bij het kiezen

Controleer vóór bestelling de uitvoering van de klimaatbediening, originele radio, stekkers en eventuele stuurwielbediening. Varianten die uiterlijk op elkaar lijken, kunnen andere elektronica of aansluitingen gebruiken.

Artikelnummer: 691191-193-1-2
