ACV 10 inch radio-inbouwkit voor Mercedes Sprinter (W907/W910) SWI/antenne Pro

Met deze voertuigspecifieke ACV-inbouwkit monteer je een passend 10-inch radiosysteem in de uitvoering Mercedes Sprinter (W907/W910) SWI/antenne Pro. De set is bedoeld om het nieuwe toestel netjes op de bestaande dashboardopening en aanwezige aansluitingen af te stemmen.

Wat je ontvangt

• 10-inch voertuigspecifieke radio-inbouwoplossing
• Passende aansluit- en montageonderdelen volgens de gekozen uitvoering
• Ontworpen voor een verzorgde aansluiting op het dashboard

Aansluitingen en functies

• CAN-bus
• Connector: 40 Pin Quadlock Mercedes connector gebruik artikel 42cx28
• DIP-schakelaarstand voor nieuwe radio controleren
• voertuigen Mercedes met Audio 20 2-DIN origineel toestel
• voertuigen Mercedes met Audio 50 APS Comand NTG2 / NTG2.5 OEM navigatie
• voertuigen Mercedes Citan 420 (W420) met Browse 1-DIN origineel toestel
• voertuigen Mercedes Sprinter (W907/W910) met Browse 1-DIN origineel toestel
• voertuigen Mercedes Sprinter (W907/W910) met Radiovorbereitung
• voertuigen Mercedes Vito (W447) met Audio 10 / Audio 15 origineel toestel
• voertuigen Mercedes Vito (W447) met Audio 30 / Audio 40 OEM navigatie
• voertuigen VW Crafter met RCD 3002 origineel toestel
• voertuigen VW Crafter met RNS 4001 / RNS 5001 OEM navigatie
• voertuigen Mercedes met Harman Kardon OEM-geluidssysteem:
• Aktivsystemadapter Mercedes/Porsche MOST naar RCA ISO gebruik artikel 13-1190-52-1
• Aktivsystemadapter Mercedes diverse voertuigen MOST naar RCA gebruik artikel 13-1190-53-1
• voertuigen Mercedes/VW zonder Radiovorbereitung
• voertuigen Mercedes/VW zonder 1-DIN origineel toestel
• voertuigen Mercedes/VW met Radiovorbereitung / 1-DIN origineel toestel:
• Stuurwielbedieningsinterface Mercedes diverse voertuigen ISO/10 Pin ISO/Mini ISO gebruik artikel 42a-1190-001
• Connector: OEM Antenne Fakra(f) naar DIN(m)
• Blaupunkt 2010 naar Key1 / Key2 / (GND) aansluiting gebruik artikel 42arc000
• China HU Key1 / Key2 / (GND) aansluiting gebruik artikel 42arc000
• ESX Key1 / Key2 aansluiting gebruik artikel 42arc000
• Kenwood 2020 naar Key1 / Key2 / GND aansluiting gebruik artikel 42arc000
• Snooper Key1 / Key2 aansluiting gebruik artikel 42arc000

Beperkingen en controlepunten

• Importvoertuigen of voertuigen met afwijkende software ondersteunen mogelijk niet alle functies

Beschikbare signalen en diagnose

• Diagnose-led: blauw knipperend = zoekt CAN-bus
• Diagnose-led: blauw continu = CAN-bus actief
• rood naar +12V geschakelde voeding actief
• Weiterführende Informationen finden Sie in den Artikeltexten der im Lieferumfang aufgeführten Einzelprodukte
• Roze draad/status — +12V geschakelde voeding klem 15 1,5A max
• Oranje draad/status — +12V verlichting klem 58 0,1A max
• Wit draad/status — +12V Rückwärtssignal 1,5A max
• geel/groen geel/rood: snelheidssignaal
• Aansluitkabel voor de volgende radiomerken:
• Multilead diverse toestellen gebruik artikel 42arc100
• Alpine 3,5mm jackaansluiting gebruik artikel 42arc101
• Blaupunkt 2010 naar 3,5mm jackaansluiting gebruik artikel 42arc107
• Clarion 3,5mm jackaansluiting gebruik artikel 42arc104
• Digital Dynamics enkeldraadsaansluiting gebruik artikel 42arc108
• JVC 3,5mm jackaansluiting gebruik artikel 42arc104
• JVC enkeldraadsaansluiting gebruik artikel 42arc105
• Kenwood enkeldraadsaansluiting gebruik artikel 42arc105
• Kenwood 2017 naar 3,5mm jackaansluiting gebruik artikel 42arc107
• Pioneer 3,5mm jackaansluiting gebruik artikel 42arc107
• Pioneer AVH/DMH/SPH 3,5mm jackaansluiting gebruik artikel 42arc1072
• Sony 3,5mm jackaansluiting gebruik artikel 42arc107
• XZent enkeldraadsaansluiting gebruik artikel 42arc108
• Zenec enkeldraadsaansluiting gebruik artikel 42arc108

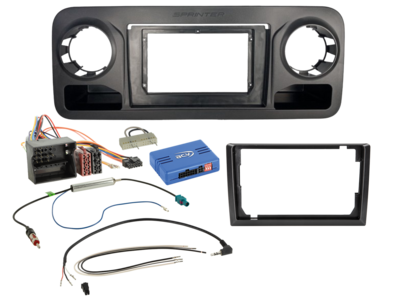

Leveringsomvang

• 10" radiopaneel Mercedes-Benz Sprinter 2018+ zwart gebruik artikel 381191-193-1
• Stuurwielbedieningsinterface BMW/Mercedes/Smart/VW diverse voertuigen Quadlock los gebruik artikel 42a-1190-003-0
• antenneadapter Fakra(m) naar DIN(m) 12V Phantom LEONI los gebruik artikel 1524-03-1-0
• E-Call Aufrechterhaltung Mercedes Sprinter/V-Klasse los gebruik artikel 1424-27-0
• 10" radiopaneel accessoire 10" op 9" Display Reduzierung gebruik artikel 271000-40
• Stuurwielbedieningsinterface Kabel 42a/42cx401 naar Multilead diverse toestellen gebruik artikel 42arc100

Geschikt voor

• Mercedes Benz Sprinter: 2018–2024

Let op bij het kiezen

Controleer vóór bestelling de uitvoering van de klimaatbediening, originele radio, stekkers en eventuele stuurwielbediening. Varianten die uiterlijk op elkaar lijken, kunnen andere elektronica of aansluitingen gebruiken.

Artikelnummer: 691191-193-1-3
