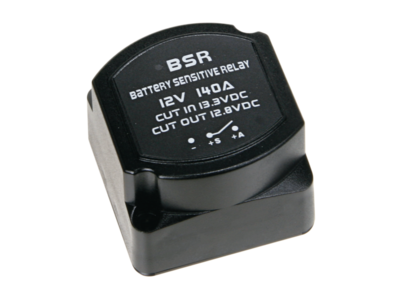

Accuscheidingsrelais elektronisch +12V/140A

Accuscheidingsrelais elektronisch +12V/140A

Omschrijving:

ACV artikel 30.3500-01.

Accu-uitschakelrelais Elektronisch scheidingsrelais voor het installeren van een tweede accu in voertuigen. Voor de installatie is geen dynamostuurspanning of positieve ontstekingsklem 15 vereist. Wanneer de dynamo draait en de spanning van het elektrische systeem van het voertuig hoger is dan +13,3 V, wordt de tweede accu via de relaiselektronica van het scheidingsrelais zonder spanningspieken ingeschakeld. Wanneer de spanning van het elektrische systeem van het voertuig lager is dan +12,8 V, wordt de tweede accu gescheiden van de startaccu. Hierdoor wordt voorkomen dat de startaccu ontlaadt wanneer de tweede accu wordt gebruikt. Het relais werkt bidirectioneel. Wanneer de tweede accu wordt opgeladen met een lader, wordt de startaccu ook opgeladen vanaf een boordspanning van +13,5V. Opmerking: zwart: massa GND-aansluiting 31 behuizing +S: M6 startaccu aansluiting 30 naast massaaansluiting +A: M6 tweede accuaansluiting 30 Bescherming van de voedingskabel afhankelijk van de doorsnede: Startaccu > kabellengte voor zekering 10 cm max. Tweede batterij > kabellengte voor zekering 10 cm max. Voor de volgende toepassing: Installatie van secundaire batterijen Auto's, bussen, campers, auto-hifi Technische gegevens: Relais: elektronische NC (normaal open) Controle-LED: spanning +13,5V aan / +12,6V uit Schakelstroom: 140A max. Accuspanning: +12 V DC Schakelspanning vast/dicht: +13,3 V DC Schakelspanning vallen/openen: +12,8 V DC Afmetingen: 67,5 mm x 67,5 mm x 54,5 mm
