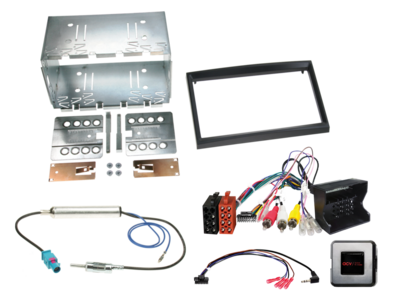

2-DIN bouwpakket Citroen/Fiat/Peugeot/Toyota RD4 apparaat LFB/antenne
2-DIN bouwpakket Citroen/Fiat/Peugeot/Toyota RD4 apparaat LFB/antenne
SKU: 621040-02-2
EAN: 4026724673586
2-DIN bouwpakket Citroen/Fiat/Peugeot/Toyota RD4 apparaat LFB/antenne
Omschrijving:
ACV artikel 621040-02-2.
Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Citroen / Fiat / Peugeot / Toyota Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung. Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden. Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen. Hinweis: CAN Bus Anschluss: 40 Pin Quadlock Citroen / Peugeot Stecker Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel Anschluss: OEM Antenne Fakra(m) > DIN(m) Anschluss: OEM AUX > Cinch(m) rot / weiß Anschluss: OEM Rückfahrkamera > Cinch(m) gelb lau: +12V Antennenremote Radioblende mit 2-DIN Einbausatz Fahrzeuge mit Blaupunkt / Continental / Siemens VDO RD4 OEM Gerät mit Lautstärkedrehregler Fahrzeuge ohne Bosch OEM Gerät Fahrzeuge ohne Continental RD45 OEM Gerät mit Lautstärkedrehregler** Fahrzeuge ohne Magneti Marelli RT3 / RT6 / Harman Becker OEM Navigation Fahrzeuge ohne JBL OEM Soundsystem Fahrzeuge mit PDC hinten: Warnton Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo > Artikel: can-pdc* Fahrzeuge mit PDC Schalter: PDC Wiedergabe muss aktiviert sein Fahrzeuge mit ECO-Mode: +12V Dauerstrom Klemme 30 Batterie abgesichert Fahrzeugeinstellungen unterstützt (siehe BDA) Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA) Für folgende Fahrzeugen geeignet: Citroen Citroen Berlingo (7) 06/2008 - 03/2012 Citroen Berlingo (7) 04/2012 - 05/2015 Citroen Berlingo (7) 06/2015 - 06/ 2018 Citroën C2 (J) 12/2004 - 12/2009 Citroën C3 (F) 10/2005 - 01/2010 Citroen C3 Pluriel (H) 01/2003 - 04/2008 Citroen C3 Pluriel (H) 04/2008 - 02/2010 Citroen Jumpy (X) 02/2007 - 03/2012 Citroen Jumpy (X) 03/2012 - 05/ 2016 Fiat Fiat Scudo (ZAF 270) 02/2007 -07/2016 Peugeot Peugeot 207 (W) 06/2006 - 06/2009 Peugeot 207 (W) 06/2009 - 07/2015 Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009 Peugeot Expert (X) 02/2007 - 03/2012 Peugeot Expert (X) 03/2012 - 08/2016 Peugeot Partner/Partner Tepee (7) 05/2008 - 03/2012 Peugeot Partner/Partner Tepee (7) 03/2012 - 04/2015 Toyota Toyota ProAce 06/2013 - 07/2016 Farbe: schwarz Einbauausschnitt Radiodisplay: 173mm x 98,5mm Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15 orange: +12V Beleuchtung Klemme 58 lila/weiß: +12V Rückfahrsignal rosa: Geschwindigkeitssignal grün: Masse GND Handbremssignal Belastbarkeit Ausgänge: 250 mA max. Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min. 2 Ralais Spulenwiderstand 150 Ohm min. Lenkradfernbedienung Fahrzeugeinstellungen unterstützt *LFB Citroen/Peugeot 40Pin Quadlock Multilead PDC hinten > Artikel: 42xpg013 **Fahrzeuge mit RD45 OEM Gerät LFB Citroen/Fiat/Peugeot/Toyota 40 Pin Quadlock > Artikel: 42b-3444741 Lieferumfang: 2-DIN Radioblende Citroen/Fiat/Peugeot/Toyota schwarz > Artikel: 381040-02-1 LFB Citroen/Fiat/Peugeot/Toyota Multilead RD4 OEM Gerät lose > Artikel: 42xpg007-0 Antennenadapter Fakra(m)>DIN(m) 12V Phantom bulk > Artikel: 1524-03-0 Allgemeine Installationshinweise: Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8 Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8 Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal. Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Downloads:
