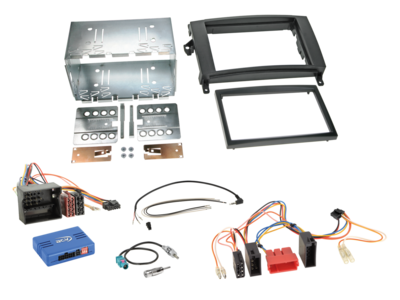

2-DIN-kit Mercedes-voertuigen ISO/Mini ISO Quadlock LFB
2-DIN-kit Mercedes-voertuigen ISO/Mini ISO Quadlock LFB
SKU: 621190-18-2
EAN: 4026724674613
2-DIN-kit Mercedes-voertuigen ISO/Mini ISO Quadlock LFB
Omschrijving:
ACV artikel 621190-18-2.
Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Mercedes acv Qualität Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden. Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen. Hinweis: CAN Bus Anschluss: ISO / 10 Pin ISO / Mini ISO > Artikel: 42cx26 Anschluss: 40 Pin Quadlock Mercedes Stecker > Artikel: 42cx28 Anschluss: Lenkradfernbedienung > Artikel: 42arc100 Anschluss: OEM Antenne Fakra Z(m) > DIN(m) Anschluss: OEM Antenne ISO(f) > DIN(m) Radioblende mit 2-DIN Einbausatz Gerätemontage ohne Blechkorb ohne Gerätezierrahmen Dipschalterstellung für Nachrüstgerät prüfen Fahrzeuge mit 2-DIN Audio 20 OEM Gerät: Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation: LFB Kabelbaum 42cx401/42cx402 Mercedes/BMW/Porsche Quadlock > Artikel: 42cx28 Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0 Fahrzeuge mit 1-DIN Audio 5 OEM Gerät: LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/Mini ISO > Artikel: 42cx26 Antennenadapter ISO(f)>DIN(m) lose > 1500-00-0 Fahrzeuge mit Radiovorbereitung Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen: LFB Kabelbaum 42cx401/42cx402 Mercedes ISO/Mini ISO > Artikel: 42cx26 Antennenadapter ISO(f)>DIN(m) lose > 1500-00-0: Fehlanschluss beschädigt das Interface Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss: braun-rot verdrillt: CAN high braun verdrillt: CAN low CAN Bus an CAN Bus Verteiler Schwellerleiste CAN Bus an Klimatronik OEM Geräte mit ISO Blockanschluss: ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02 Diagnose LED: blau blinken > CAN Bus Suche blau konstant > CAN Bus aktiv rot > +12V Zündungsstrom aktiv Für folgende Fahrzeuge geeignet: Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008* Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012* Mercedes B-Klasse (T245) 07/2005 - 04/2008* Mercedes B-Klasse (T245) 04/2008 - 09/2011* Mercedes Vito/Viano (W639) 04/2006 - 08/2010** Mercedes Vito/Viano (W639) 09/2010 - 03/2014** Farbe: schwarz Einbauausschnitt Radiodisplay: 173 mm x 98,5 mm Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rosa: +12V Zündung Klemme 15 1,5A max. orange: +12V Beleuchtung Klemme 58 0,1A max. weiß: +12V Rückfahrsignal 1,5A max. gelb/grün gelb/rot: Geschwindigkeitssignal Lenkradfernbedienung *Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 169 680 32 39 7 / Fahrzeugausstattung beachten **Fahrzeuge mit 1-DIN Audio 5 OEM Gerät OEM Umrüstblende 2-DIN > OEM Mercedes Artikelnummer: A 639 680 04 07 / Fahrzeugausstattung beachten **Fahrzeuge mit Radiovorbereitung Geräteträger > OEM Mercedes Artikelnummer: A 639 689 1031 Optional: Ablagefach für 2-DIN Radioblenden/1-DIN Radioblende > Artikel: 271000-05 Ablagefach INBAY® für 2-DIN Radioblenden/1-DIN Radioblende > Artikel: 241000-05-1 Lieferumfang: 2-DIN Radioblende Mercedes diverse Fahrzeuge schwarz > Artikel: 381190-18 LFB Mercedes/Smart/VW ISO/10Pin ISO/Mini ISO/40Pin Quadlock > Artikel: 42a-1190-00c LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100 Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0 Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0 Allgemeine Installationshinweise: Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8 Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8 Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal. Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Downloads:
Ideaal voor het aansluiten van accessoires zoals carkits, laders of andere 12V toepassingen.
