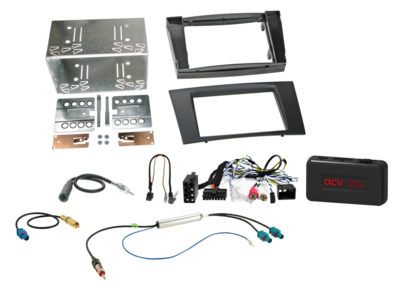

2-DIN Kit Mercedes CLS(C219)/E-Klasse(W211) LFB/Antenne/Versterker
2-DIN Kit Mercedes CLS(C219)/E-Klasse(W211) LFB/Antenne/Versterker
SKU: 621190-28-2
EAN: 4026724346473
2-DIN Kit Mercedes CLS(C219)/E-Klasse(W211) LFB/Antenne/Versterker
Omschrijving:
ACV artikel 621190-28-2.
Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Mercedes acv Pro-Qualität Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt. Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden. Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen. Hinweis: CAN Bus Anschluss: 2 Pin Strom Mercedes Anschluss: 2 Pin CAN Bus Verteiler Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel Anschluss: OEM Antenne Fakra(m) > DIN(m) > DIN(f/m) Verlängerung 500cm Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß Anschluss: OEM Rückfahrkamera Fakra(m) > Cinch(m) Fahrzeuge 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 Navigation Fahrzeuge mit Harman Kardon OEM Soundsystem Fahrzeuge mit MOST25 OEM Soundsystem Fahrzeuge mit Audiogateway Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation Fahrzeuge ohne D2B Optical Bus System Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio Faderfunktion nicht unterstützt Uhrzeiteinstellung nicht unterstützt: Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten. Radioblende mit 2-ISO Einbaukit Gerätemontage ohne Blechkorb ohne Gerätezierrahmen Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA) Für folgende Fahrzeuge geeignet: Mercedes CLS (C219) 10/2004 - 06/2008 Mercedes E-Klasse (W211) 03/2002 - 02/2008 Farbe: schwarz Einbauausschnitt Radiodisplay: 172mm x 98,5mm Optional: Ablagefach für 2-DIN Radioblenden 2 teilig > Artikel: 271000-06 Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15 orange: +12V Beleuchtung Klemme 58 lila/weiß: +12V Rückfahrsignal rosa: Geschwindigkeitssignal grün: Masse GND Handbremssignal Belastbarkeit Ausgänge: 250 mA max. Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min. 2 Ralais Spulenwiderstand 150 Ohm min. Lenkradfernbedienung OEM MOST Soundsystem unterstützt Lieferumfang: 2-DIN Radioblende mit Fach Mercedes CLS/E-Klasse lose > Artikel: 281190-28-0 LFB Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST lose > Artikel: 42xmc013-0 Antennenadapter Fakra(m)(x2)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-05-1-0 Antennenkabel Verlängerung DIN(f)>DIN(m) 500cm lose > Artikel: 1580-00-0 Rückfahrkamera Adapter OEM Kamera Fakra(m)>Cinch(m) lose > Artikel: 771000-2011-0 Allgemeine Installationshinweise: Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8 Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8 Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal. Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Downloads:
