2-DIN-set Seat/Skoda/VW-voertuigen CAN-bus/antenne zwart

2-DIN-set Seat/Skoda/VW-voertuigen CAN-bus/antenne zwart

Omschrijving:

ACV artikel 621320-30-01.

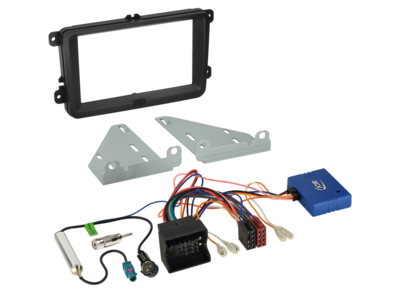

Radioblende 2-DIN und Radioanschlusskit CAN Bus Seat / Skoda / VW acv Premiumqualität Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. CAN Bus Radioanschlusskits stellen alle erforderlichen analogen Signale für den Betrieb eines Nachrüstradios zur Verfügung. Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen. Hinweis: CAN Bus Anschluss: 40 Pin Quadlock VW Anschluss: OEM Antenne Fakra(m) > DIN(m) / ISO(m) Fahrzeuge Seat Leon / Toledo: mit Golf V/IV Style OEM Gerät mit CD-Schacht im Gerät ohne OEM Gerät mit CD-Schacht in der Geräteblende Fahrzeuge Skoda: Skoda OEM Radioblende erforderlich*/**/***/**** Fahrzeuge Skoda: mit Bolero / Stream OEM Gerät mit Amundson / Columbus OEM Navigation ohne Technisat OEM Gerät Fahrzeuge VW: Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät Fahrzeuge mit RNS315 / RNS510 OEM Navigation Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern Fahrzeuge VW Caravelle / Multivan / T5 Transporter > mit Golf V/VI Style Gerät Fahrzeuge VW Caravelle / Multivan / T5 Transporter > ohne rechteckigem OEM Gerät Fahrzeuge VW Caravelle / Multivan / T5 Transporter mit OEM Soundsystem: Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26 Diagnose LED: blau blinken > CAN Bus Suche blau konstant > CAN Bus aktiv rot > +12V Zündungsstrom aktiv Für folgende Fahrzeugen geeignet: Seat Seat Alhambra (7N) 10/2010 - 04/2015 Seat Leon (1P) 04/2009 - 11/2012 Seat Toledo (NH) 03/2013 - 05/2015 Skoda Skoda Fabia (5J) 03/2007 - 04/2010 Skoda Fabia (5J) 06/2010 - 06/2014 Skoda Octavia (1Z) 06/2004 - 05/2009* Skoda Octavia (1Z) 01/2009 - 03/2013** Skoda Rapid (NH) 10/2012 - 04/2015*** Skoda Roomster (5J) 09/2006 - 04/2010 Skoda Roomster (5J) 06/2010 - 02/2015 Skoda Praktik (5J) 09/2006 - 04/2010 Skoda Praktik (5J) 06/2010 - 02/2015 Skoda Superb (3T) 07/2008 - 05/2013**** Skoda Superb (3T) 06/2013 - 05/2015**** Skoda Yeti (5L) 08/2009 - 10/2013***** VW VW Amarok (2H) 07/2010 - 08/2016 VW Beetle (16) 11/2011 - 06/2016 VW Caddy III (2K) 10/2003 - 08/2010 VW Caddy III (2K) 09/2010 - 04/2015 VW Caravelle (7H) 09/2009 - 05/2015 VW CC (3C/35) 06/2008 - 11/2011 VW CC (3C/35) 02/2012 - 08/2016 VW EOS (1F) 05/2006 - 10/2010 VW EOS (1F) 10/2010 - 04/2015 VW Golf V (1K) 11/2003 - 09/2008 VW Golf V (1KM) 06/2007 - 10/2009 VW Golf V Plus (1KP) 01/2005 - 02/2009 VW Golf VI (1K) 11/2008 - 09/2012 VW Golf VI (1KM) 11/2009 - 04/2013 VW Golf VI Plus (1KP) 03/2009 - 01/2014 VW Jetta V (1KM) 09/2005 - 10/2010 VW Jetta IV (162) 01/2011 - 08/2014 VW Multivan (7H) 09/2009 - 05/2015 VW Passat B6 (3C2) 11/2005 - 07/2010 VW Passat B6 (3C5) 08/2005 - 07/2010 VW Passat B7 (3C/362) 11/2010 - 10/2014 VW Polo V (6R) 06/2009 - 01/2014 VW Scirocco III (13) 08/2008 - 04/2014 VW Sharan II (7N) 08/2010 - 04/2015 VW T5 Transporter (7H) 09/2009 - 05/2015 VW Tiguan I (5N) 10/2007 - 02/2011 VW Tiguan I (5N) 06/2011 - 04/2016 VW Touran I (1T) 01/2003 - 09/2006 VW Touran I (1T) 11/2006- 04/2010 VW Touran I (1T) 08/2010 - 04/2015 Farbe: schwarz Einbauausschnitt Radiodisplay: 172 mm x 98,5 mm Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rosa: +12V Zündung Klemme 15 1,5A max. orange: +12V Beleuchtung Klemme 58 0,1A max. weiß: +12V Rückfahrsignal 1,5A max. gelb/grün gelb/rot: Geschwindigkeitssignal CAN Bus Aktivierung OEM Soundsystem *Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation **Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig ***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9 ****Fahrzeuge mit Amundsen / Columbus OEM Navigation ****Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB *****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB Lieferumfang: 2-DIN Radioblende Seat/Skoda/VW diverse Fahrzeuge schwarz > Artikel: 381320-30-1 CAN-Bus Kit VAG 40Pin Quadlock>ISO/Antenne Fakra>ISO > Artikel: 12-1324-45-15 Antennenadapter ISO(f)>DIN(m) > Artikel: 1500-00 Optional: Ablagefach für 2-DIN Radioblenden Schraubbefestigung: 271000-10 Allgemeine Installationshinweise: Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen Anschluss- und Anschlussreihenfolge: 1: Anschluss aller Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 2: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 3: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 4: Funktionsprobe Nachrüstgerät und Fahrzeug Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe Anschluss- und Anschlussreihenfolge Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal. Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
