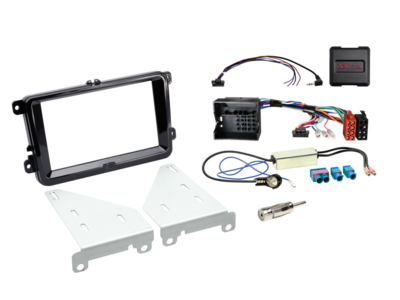

2-DIN bouwpakket Seat/Skoda/VW LFB/antenne (set) pianolak
2-DIN bouwpakket Seat/Skoda/VW LFB/antenne (set) pianolak
SKU: 621320-30-06
EAN: 4026724336726
2-DIN bouwpakket Seat/Skoda/VW LFB/antenne (set) pianolak
Omschrijving:
ACV artikel 621320-30-06.
Radioblende 2-DIN und Radioanschlusskit Lenkradfernbedienung Seat / Skoda / VW acv Premiumqualität Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung. Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden. Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen. Hinweis: CAN Bus Anschluss: 40 Pin Quadlock VW Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m) / ISO(m) Fahrzeuge ohne OEM Soundsystem Fahrzeuge Seat Leon / Toledo: Fahrzeuge mit Golf V/IV Style OEM Gerät mit CD-Schacht im Gerät Fahrzeuge ohne OEM Gerät mit CD-Schacht in der Geräteblende Fahrzeuge Skoda: Skoda OEM Radioblende erforderlich*/**/***/**** Fahrzeuge Skoda: Fahrzeuge mit Bolero / Stream OEM Gerät Fahrzeuge mit Amundson / Columbus OEM Navigation Fahrzeuge ohne Technisat OEM Gerät Fahrzeuge VW: Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät Fahrzeuge mit RNS315 / RNS510 OEM Navigation Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA) Für folgende Fahrzeugen geeignet: Seat Seat Alhambra (7N) 10/2010 - 04/2015 Seat Leon (1P) 04/2009 - 11/2012 Seat Toledo (NH) 03/2013 - 05/2015 Skoda Skoda Fabia (5J) 03/2007 - 04/2010 Skoda Fabia (5J) 06/2010 - 06/2014 Skoda Octavia (1Z) 06/2004 - 05/2009* Skoda Octavia (1Z) 01/2009 - 03/2013** Skoda Rapid (NH) 10/2012 - 04/2015*** Skoda Roomster (5J) 09/2006 - 04/2010 Skoda Roomster (5J) 06/2010 - 02/2015 Skoda Praktik (5J) 09/2006 - 04/2010 Skoda Praktik (5J) 06/2010 - 02/2015 Skoda Superb (3T) 07/2008 - 05/2013**** Skoda Superb (3T) 06/2013 - 05/2015**** Skoda Yeti (5L) 08/2009 - 10/2013***** VW VW Amarok (2H) 07/2010 - 08/2016 VW Beetle (16) 11/2011 - 06/2016 VW Caddy III (2K) 10/2003 - 08/2010 VW Caddy III (2K) 09/2010 - 04/2015 VW CC (3C/35) 06/2008 - 11/2011 VW CC (3C/35) 02/2012 - 08/2016 VW EOS (1F) 05/2006 - 10/2010 VW EOS (1F) 10/2010 - 04/2015 VW Golf V (1K) 11/2003 - 09/2008 VW Golf V (1KM) 06/2007 - 10/2009 VW Golf V Plus (1KP) 01/2005 - 02/2009 VW Golf VI (1K) 11/2008 - 09/2012 VW Golf VI (1KM) 11/2009 - 04/2013 VW Golf VI Plus (1KP) 03/2009 - 01/2014 VW Jetta V (1KM) 09/2005 - 10/2010 VW Jetta IV (162) 01/2011 - 08/2014 VW Passat B6 (3C2) 11/2005 - 07/2010 VW Passat B6 (3C5) 08/2005 - 07/2010 VW Passat B7 (3C/362) 11/2010 - 10/2014 VW Polo V (6R) 06/2009 - 01/2014 VW Scirocco III (13) 08/2008 - 04/2014 VW Sharan II (7N) 08/2010 - 04/2015 VW Tiguan I (5N) 10/2007 - 02/2011 VW Tiguan I (5N) 06/2011 - 04/2016 VW Touran I (1T) 01/2003 - 09/2006 VW Touran I (1T) 11/2006- 04/2010 VW Touran I (1T) 08/2010 - 04/2015 Farbe: Klavierlack schwarz Einbauausschnitt Radiodisplay: 172 mm x 98,5 mm Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V Zündung Klemme 15 orange: +12V Beleuchtung Klemme 58 lila/weiß: +12V Rückfahrsignal rosa: Geschwindigkeitssignal grün: Masse GND Handbremssignal Belastbarkeit Ausgänge: 250 mA max. Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min. 2 Ralais Spulenwiderstand 150 Ohm min. Lenkradfernbedienung *Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation **Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig ***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9 ****Fahrzeuge mit Amundsen / Columbus OEM Navigation ****Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB *****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB Lieferumfang: 2-DIN Radioblende Seat/Skoda/VW diverse Fahrzeuge schwarz > Artikel: 381320-30-1 LFB Seat/Skoda/VW Multilead Antenne Fakra(m)(Set)>DIN/ISO > Artikel: 42xvw002-2 Optional: Ablagefach für 2-DIN Radioblenden Schraubbefestigung: 271000-10 Allgemeine Installationshinweise: Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8 Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8 Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal. Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Downloads:
Ideaal voor het aansluiten van accessoires zoals carkits, laders of andere 12V toepassingen.
