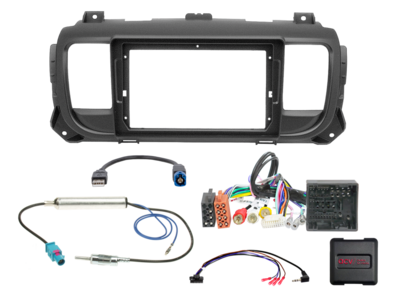

ACV 9 inch radio-inbouwkit voor Citroen/Opel/Peugeot/Toyota 50Pin SWC/antenne/USB

Met deze voertuigspecifieke ACV-inbouwkit monteer je een passend 9-inch radiosysteem in de uitvoering Citroen/Opel/Peugeot/Toyota 50Pin SWC/antenne/USB. De set is bedoeld om het nieuwe toestel netjes op de bestaande dashboardopening en aanwezige aansluitingen af te stemmen.

Wat je ontvangt

• 9-inch voertuigspecifieke radio-inbouwoplossing
• Passende aansluit- en montageonderdelen volgens de gekozen uitvoering
• Ontworpen voor een verzorgde aansluiting op het dashboard

Aansluitingen en functies

• Montage radiopaneel: 9 inch met radioaansluitkit stuurwielbediening Citroën / Fiat / Peugeot / Toyota
• CAN-bus
• Connector: 50-pins Peugeot-stekker
• Connector: stuurwielbediening naar 3,5 mm jack / losse kabel
• Connector: OEM-antenne Fakra (v) naar DIN (m)
• Connector: OEM USB naar USB-A
• Connector: OEM AUX naar Cinch (m) rood / wit
• Connector: OEM achteruitrijcamera naar Cinch (m) geel
• Vereiste voertuiguitvoering: 1-DIN OEM-toestel
• Stuurwielbediening

Beperkingen en controlepunten

• In sommige gevallen worden niet alle voertuigfuncties ondersteund
• Bijvoorbeeld Trailer Assist, eCall of andere rijassistentiesystemen
• Controleer voor de installatie het OEM-toestel en het voertuigmenu op diverse instellingen
• Afhankelijk van de uitrusting van het voertuig en de functieomvang en software van het inbouwapparaat kunnen bepaalde bedieningsfuncties vervallen of door andere functies worden vervangen
• Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch overeenkomen
• Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was gemonteerd
• Controleer vóór de eindmontage de voertuigfuncties, voertuiginstellingen en stuurwielbediening op werking
• Waarschuwingstonen niet ondersteund
• Voertuiginstellingen ondersteund (zie gebruiksaanwijzing)
• Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn
• Voertuiginstellingen ondersteund

Montage en maatvoering

• 9" tablet-toestellen met trapeziumvormige monitor
• 9" modulaire toestellen met trapeziumvormige monitor en Silverbox
• 9" L-Body-toestellen: individuele inbousituatie in het voertuig controleren
• Montage radiopaneel: met geschikte middelen extra bevestigen in de radioschacht
• Indien nodig: nabewerking van de pasvorm met werkplaatsmiddelen
• Kleur: zwart
• Benodigde uitsparing radiodisplay: 230 mm/220 mm x 130 mm

Beschikbare signalen en diagnose

• Blauw draad/status — +12V antenne-remote
• Rood draad/status — +12V contact klem 15
• Oranje draad/status — +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal
• Roze draad/status — snelheidssignaal groen: massa GND handremsignaal

Leveringsomvang

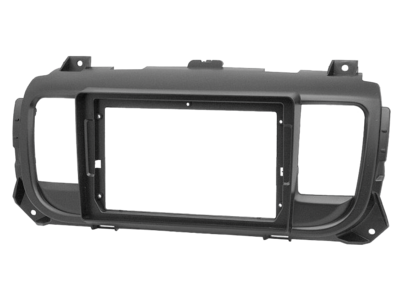

• Montage radiopaneel: Citroën/Opel/Peugeot/Toyota zwart naar Artikel: 381041-91-1

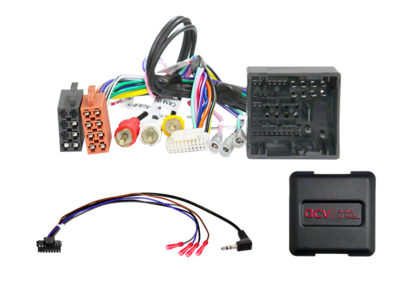

• SWI Citroën/Opel/Peugeot/Toyota 50-pins Multilead los naar Artikel: 42xct011-0

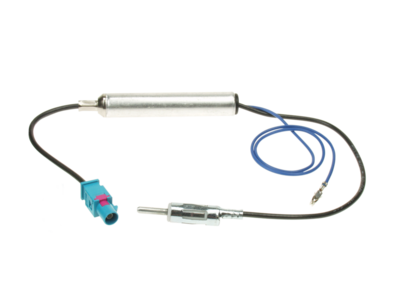

• Antenne-adapter Fakra (m) naar DIN (m) 12V phantom los naar Artikel: 1524-03-0

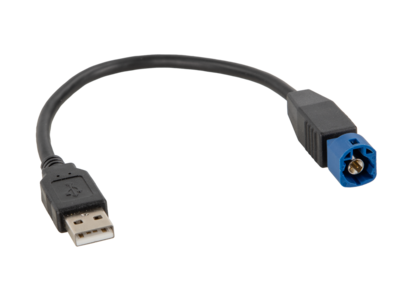

• USB-adapter Citroën/Peugeot/Toyota diverse voertuigen naar Artikel: 44-1041-002

Optioneel verkrijgbaar

• 9" radio-paneel accessoire naar 10" display adapter, Artikel: 271000-42

Geschikt voor

• Citroën Dispatch: 2016–2021
• Citroën Jumpy: 2016–2024
• Citroën Spacetourer: 2016–2021
• Opel Vivaro (VIVARO C): 2019–2021
• Opel Zafira Life: 2019–2021
• Peugeot Expert: 2016–2024
• Peugeot Traveller: 2016–2024
• Toyota ProAce: 2016–2024
• Toyota ProAce Verso: 2016–2021

Let op bij het kiezen

Controleer vóór bestelling de uitvoering van de klimaatbediening, originele radio, stekkers en eventuele stuurwielbediening. Varianten die uiterlijk op elkaar lijken, kunnen andere elektronica of aansluitingen gebruiken.

Artikelnummer: 691041-91-1-2
