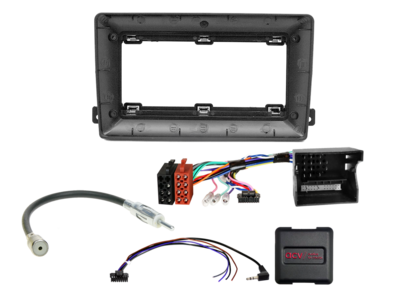

ACV 9 inch radio-inbouwkit voor Ford Transit Custom/Transit/Tourneo Custom 24Pin SWI

Met deze voertuigspecifieke ACV-inbouwkit monteer je een passend 9-inch radiosysteem in de uitvoering Ford Transit Custom/Transit/Tourneo Custom 24Pin SWI. De set is bedoeld om het nieuwe toestel netjes op de bestaande dashboardopening en aanwezige aansluitingen af te stemmen.

Wat je ontvangt

• 9-inch voertuigspecifieke radio-inbouwoplossing
• Passende aansluit- en montageonderdelen volgens de gekozen uitvoering
• Ontworpen voor een verzorgde aansluiting op het dashboard

Aansluitingen en functies

• CAN Bus
• Connector: 24 Pin Ford connector
• Connector: OEM stuurwielbediening naar 3,5mm Klinke / loses Kabel
• Connector: OEM Antenne Fakra(f) naar DIN(m)
• Connector: OEM AUX naar Cinch rot/weiß
• Connector: OEM USB naar USB-A
• 2 Ralais Spulenwiderstand 150 Ohm min. stuurwielbediening
• LFB Ford diverse Fahrzeuge 24Pin Multilead USB/AUX lose naar Artikel: 42xfo018-0 antenneadapter Fakra(m) naar DIN(m) 12V Phantom LEONI lose naar Artikel: 1524-03-1-0

Beperkingen en controlepunten

• Datum/Uhrzeiteinstellungen wordt niet ondersteen voertuiginstellingen wordt niet ondersteen

Montage en maatvoering

• Fahrzeuge mit OEM Display
• Fahrzeuge zonder OEM Display naar Artikel: 42xfo015
• OEM Display muß angeschlossen bleiben

Beschikbare signalen en diagnose

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein. rot: +12V geschakelde voeding Klemme 15 orange: +12V verlichting Klemme 58 lila/weiß: +12V achteruitrijsignaal rosa: snelheidssignaal grün: Masse GND Handbremssignal

Geschikt voor

• Ford Transit Custom: 2016–2018
• Ford Transit: 2016–2019
• Ford Tourneo Custom: 2012–2018

Let op bij het kiezen

Controleer vóór bestelling de uitvoering van de klimaatbediening, originele radio, stekkers en eventuele stuurwielbediening. Varianten die uiterlijk op elkaar lijken, kunnen andere elektronica of aansluitingen gebruiken.

Artikelnummer: 691114-93-1-3
