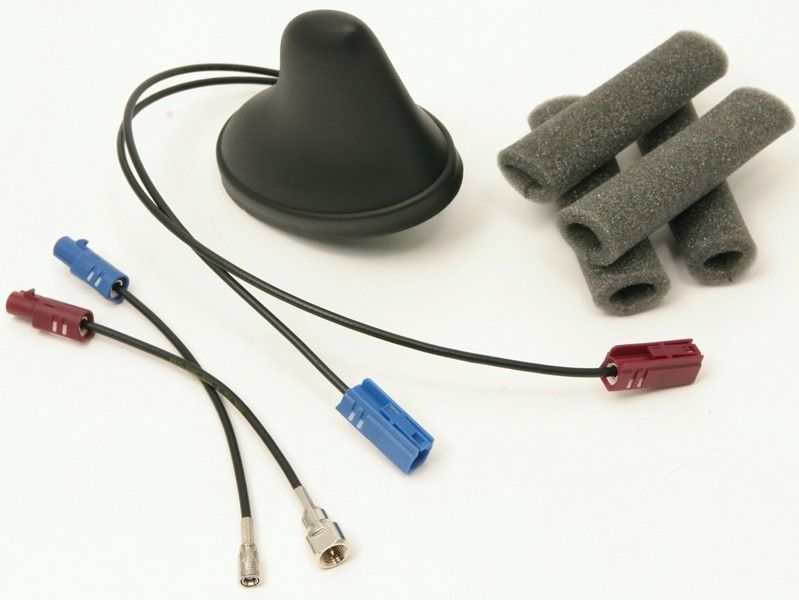

Combi antenne GPS 925

• Gecombineerde GPS/GSM dakantenne
• 2 x FAKRA connectoren
• Connector Cellular Fakra F, Code D,Bordeaux
• Connector GPS Fakra F, Code C, Blue
• Extension cables for GPS (with different connectors SMAm, SMBf, GT5f, MCXm, WICLICm, FMEf, FAKRAf Z) and mobile phone are to be ordered separately
• Dachantenne Roof Mount Antenna
• •Für Fahrzeug-Navigations-Systeme, Flottenmanagement-Systeme, Verkehrsführungs-Systeme und Fahrzeugortung
• •For Car Navigation Systems, Fleet Management Systems, Traffic Guidance Systems, and Vehicle Location
• 1-2
• GPS / Cellular
• Änderungen vorbehalten / Subject to alterations
• Datenblatt / Datasheet
• Technische Daten / Technical data Abmessungen / Dimensions 95 mm x 57 mm x 69 mm Gewicht / Weight ca. 327 g Anzugsmoment / Tightening torque max. 7 Nm Temperaturbereich / Temperature range -40 – +85°C Schutzklasse / Protection class IP66 (acc. IEC 60529) GPS Frequenzbereich / Frequency range 1,57542 GHz±1,023 MHz, (L1-band) Impedanz / Impedance 50 Ohm Gewinn / Gain typ. 2 dBic Verstärkung / Amplification 27 dB±3 dB Rauschmaß / Noise figure (50 Ohm) <2,5 dB Betriebsspannung / Voltage supply 3,0 – 5,5 VDC ferngespeist von GPS Receiver durch HF-Kabel remote fed by GPS receiver through signal cable Stromaufnahme / Current consumption max. ≤25 mA, typ. 20 mA Kabeltyp/ Cable type RG 174 Kabellänge / Cable length 300 mm Anschluss / Connector Fakra female Coding C Cellular Frequenzbereich / Frequency range GSM 900: 890 – 960 MHz GSM 1800: 1710 – 1880 MHz GSM 1900: 1850 – 1990 MHz Impedanz / Impedance 50 Ohm Anpassung / Return loss (VSWR) <1,8 Gewinn / Gain typ. >3 dBi Kabeltyp/ Cable type RG 174 Kabellänge / Cable length 350 mm Anschluss / Connector Fakra female Coding D
• Technische Zeichnungen Technical drawings
• Montage / Installation
• Hirschmann Car Communication GmbH 23.11.2012
• 69mm
• 95 mm
• RG 174 350 mm
• RG 174 300 mm
• GSM
