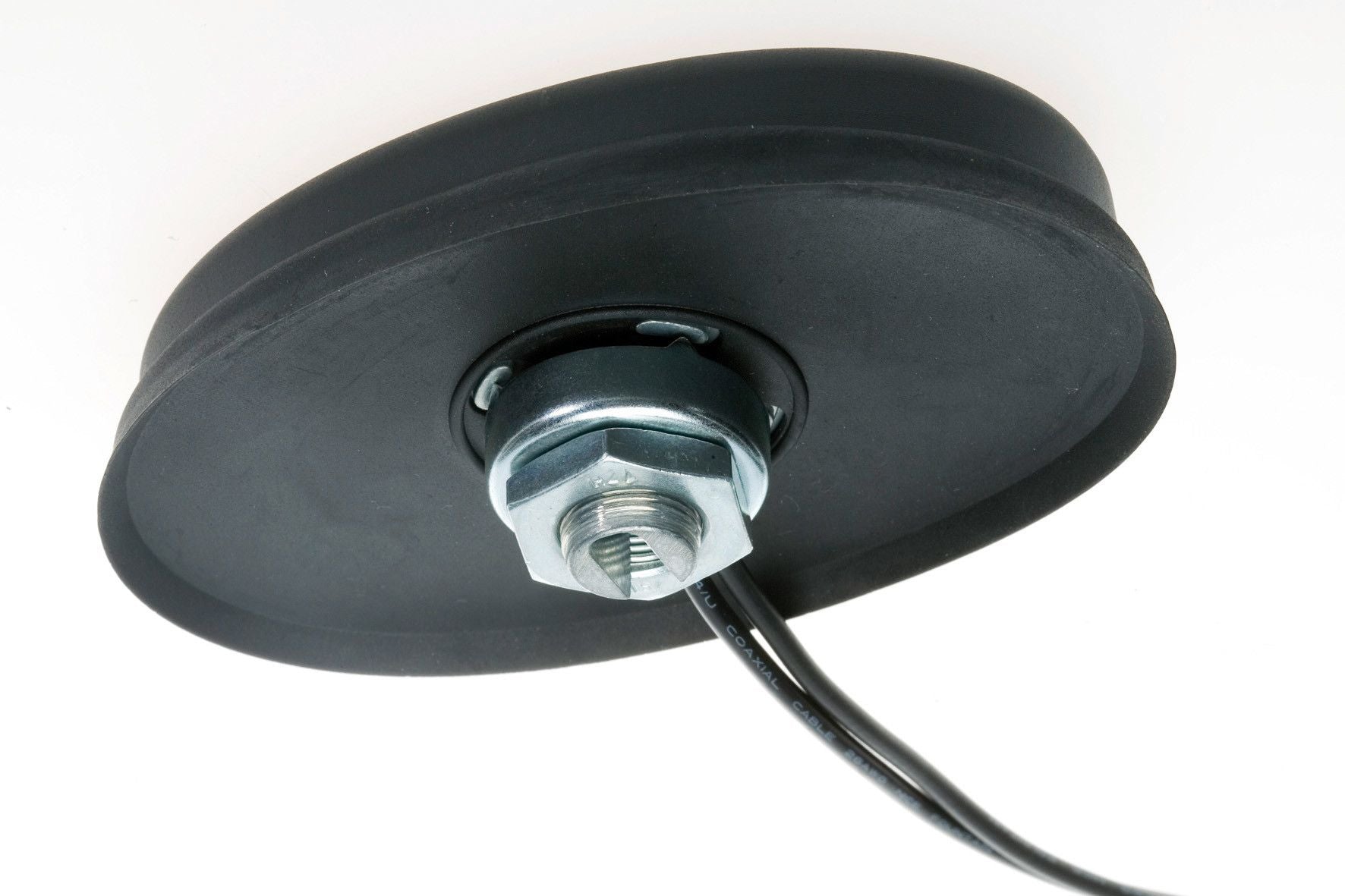

Combi antenne GPS 1890 LP/S/FAKRA/3.0

• GPS 1890 LP/S/FAKRA/3.0
• Connector GSM Fakra F
• Connector GPS Fakra F
• abmessungen / Dimensions 100 mm x 74 mm x 21 mm / 3.9 x 2.9 x 0.8 in.
• Gewicht / Weight …SMB/FME (…-001): 173 g / 6.1 oz.
• …SMA/SMA/3.0 (…-004): 240 g / 8.5 oz.
• …FAKRA/3.0 (…-005): 240 g / 8.5 oz.
• Temperaturbereich / Temperature range -40 – +80°C / -40 – +176 °F
• Schutzklasse / Protection class IP66 (acc. IEC 60529)
• GPS
• Frequenzbereich / Frequency range 1,57542 GHz ± 1.023 MHz, (L1-band)
• Impedanz / Impedance 50 Ohm
• VSWR ≤ 2,0
• Gewinn / Gain 2 dBic1)
• Polarisation / Polarization RHCP
• Verstärkung / Amplification 27 ± 3 dB
• Rauschmaß / Noise figure (50 Ohm) < 2,5 dB
• Betriebsspannung / Voltage supply 3 – 5,5 VDC (ferngespeist, remotely fed)
• Stromaufnahme / Current consumption < 25 mA bei/at 5 V
• CELLULAR
• Frequenzbereich / Frequency range GSM 850: 824 – 894 MHz
• GSM 900: 880 – 960 MHz
• GSM 1800: 1710 – 1880 MHz
• GSM 1900: 1850 – 1990 MHz
• UMTS: 1920 – 2170 MHz
• Impedanz / Impedance 50 Ohm
• VSWR ≤ 2,0
• Gewinn / Gain 0 dBi 2)
• Polarisation / Polarization linear, vertikal / linear, vertical
• Belastbarkeit / Load capacity max. 10 W gepulst, pulsed acc. GSM standard
• Diagnose / Diagnostic Resistor 10 kOhm
• Hirschmann Car Communication GmbH
• 13.08.2012
• Datenblatt / Datasheet
• Änderungen vorbehalten / Subject to alterations
• 2-7
• GPS 18 90 LP/S/…
• Erz-Nr. / Ord. code
• 920 062-…
• Kabel und Anschluss / Cable and Connector (RG 174)
• Kabelänge / Cable length 920 062-001: GPS: 310 +30 mm / 12.2 +1.2 in.
• CELLULAR: 370 +30 mm / 14.6 +1.2 in.
• 920 062-004: GPS: 3000 +30 mm / 118 +1.2 in.
• CELLULAR: 3000 +30 mm / 118 +1.2 in.
• 920 062-005: GPS: 3000 +30 mm / 118 +1.2 in.
• CELLULAR: 3000 +30 mm / 118 +1.2 in.
• Anschluss / Connector 920 062-001: GPS: SMB female
• CELLULAR: FME male
• 920 062-004: GPS: SMA male
• CELLULAR: SMA male
• 920 062-005: GPS: FAKRA female, Code C blue
• CELLULAR: FAKRA female, Code D bordeaux
