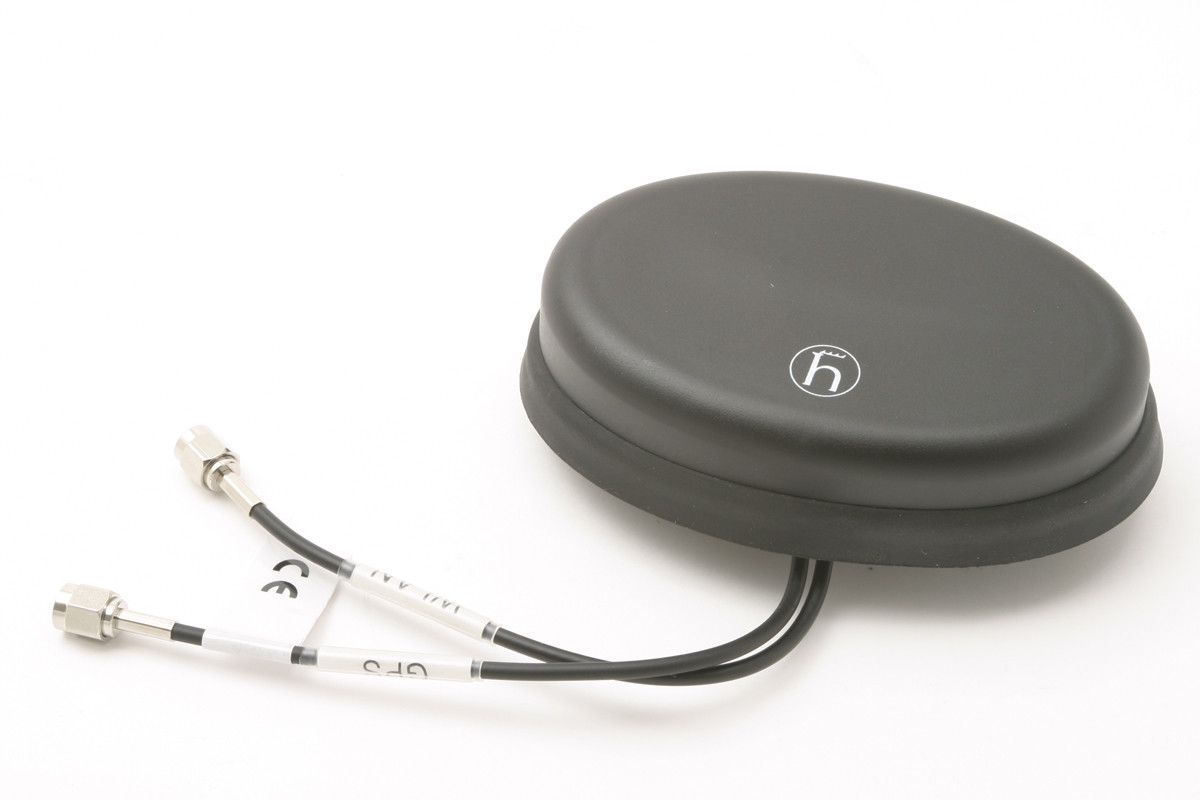

Combi antenne GPS 2400 LP/S/SMA Male

• GPS, GSM, WLAN antenne diverse montage mogelijkheden
• 2 x SMA Male connectoren
• Low Profile Antenne Low Profile Antenna
• •Für Fahrzeug-Navigations-Systeme, Flottenmanagement-Systeme, Verkehrsführungs-Systeme, Fahrzeugortung und Wireless LAN• Montage auf unterschiedlichsten Oberflächen (z.B. Kunststoff, Metall …) •For Car Navigation Systems, Fleet Management Systems, Traffic Guidance Systems, Vehicle Location and Wireless LAN• Mounting on several surfaces (e.g. plastics, metal …)
• Datenblatt / Datasheet
• GPS / WLAN
• Änderungen vorbehalten / Subject to alterations
• GPS 2400 LP/S/SMA/0.15 Erz-Nr. / Ord. code 920 171-001
• Technische Daten / Technical data Abmessungen / Dimensions 113 mm x 76 mm x 21 mm / 4.5 x 3.0 x 0.8 in. Gewicht / Weight 175 g / 6.17 oz. Temperaturbereich / Temperature range -40 – +80° C / -40 – +176 °F Schutzklasse / Protection class IP66 (acc. IEC 60529) GPS Frequenzbereich / Frequency range 1,57542 GHz±1.023 MHz, (L1-band) Impedanz / Impedance 50 Ohm VSWR ≤2,0 Gewinn / Gain 2 dBic1) Verstärkung / Amplification 27±3 dB Rauschmaß / Noise figure (50 Ohm) ≤2,5 dB Betriebsspannung / Voltage supply 3 – 5,5 VDC (ferngespeist, remotly fed) Stromaufnahme / Current consumption ≤25 mA bei/at 5 V Kabeltyp / Cable type RG 174 Kabellänge / Cable length 150 +10 mm / 5.9 +0.4 in. Anschluss / Connector SMA male WLAN Frequenzbereich / Frequency range Bluetooth: 2400 – 2484 MHz IEEE Std. 802.11b: 2412 – 2484 MHz Impedanz / Impedance 50 Ohm Belastbarkeit / Load capacity max. 1 W (acc. IEEE 802.11b) Gewinn / Gain 0 dBi2) Rückflussdämpfung / Return loss >12 dB Kabeltyp / Cable type RG 174 Kabellänge / Cable length 150 +10 mm / 5.9 +0.4 in. Anschluss / Connector SMA male
• 1) dBic: gemessen gegenüber Isotropen-Strahler, zirkulare Polarisation / referenced to an isotropic radiator, circular polarizsation 2) dBi: gemessen gegenüber Isotropen-Strahler / referenced to an isotropic radiator
• 1-2
• Technische Zeichnungen Technical drawings
• Montage / Installation
• Hirschmann Car Communication GmbH 10.05.2013
• 76 mm / 3.0 in.
• 22mm/0.87in.
• WLANGPS
• RG 174 150 mm/5.9 in.
• RG 174 150 mm/5.9 in.
• SMA male
