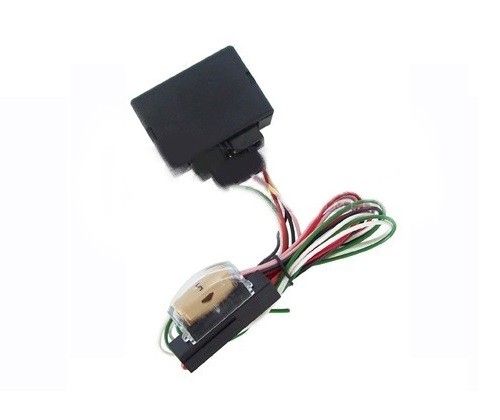

Can-Bus service interf met 2 selecteerbare output signalen

• Veel automodellen zijn CAN-BUS gestuurd waardoor de signalen zoals contactspanning, achteruitrijdsignaal, snelheidssignaal, etc. van de auto vaak niet bruikbaar zijn voor aftermarket producten zoals; multimedia interfaces, parkeersensoren, alarm, multimedia, radar detectie, etc.
• De CAN-BUS Service interface zorgt ervoor dat deze CAN-BUS signalen van de auto worden omgezet naar bruikbare analoge signalen waardoor de aftermarket producten eenvoudig kunnen worden aangesloten.
• Via de interface kunnen er twee analoge outputs worden geselecteerd.
• Het aansluiten van een CAN-BUS Service interface is eenvoudig. Enkel de voeding en de twee CAN-draden aansluiten (aan de hand van de bijgeleverde schema’s.). De interface zal automatisch het automerk en type gaan herkennen.
• Hierbij een overzicht van de selecteerbare output signalen:
• CAN-BUS
• De interface zal zich automatisch inleren bij automodellen met CAN-BUS sturing. De interface kiest, na montage, automatisch het juiste CAN-BUS protocol.
• Contact spanning output
• De interface leest uit het CAN-BUS protocol de contactspanning en zet deze om in een bruikbaar analoog +12V outputsignaal. Met dit signaal zullen de aftermarket producten automatisch in- of uitschakelen zodra het contact aan- of uit wordt gezet.
• -Contactspanning (+15) outputsignaal 1 maximaal 1.5A belastbaar
• -Contactspanning (+15) outputsignaal 2 maximaal 100mA belastbaar
• Verlichting output
• De interface leest uit het CAN-BUS automatisch de verlichting en zet deze om in een bruikbare analoog +12V outputsignaal. Met dit signaal kun je bijvoorbeeld de aftermarket radio- of navigatiesysteem automatisch in de nachtstand laten schakelen zodra de verlichting wordt ingeschakeld.
• -Verlichting outputsignaal 1 maximaal 1.5A belastbaar
• -Verlichting outputsignaal 2 maximaal 100mA belastbaar
• Snelheidssignaal
• De interface leest uit het CAN-BUS protocol het digitale snelheidssignaal en zet deze om in een analoog snelheidssignaal. Er zijn meerdere versies beschikbaar:
• -Snelheidssignaal 2600 pulses
• -Snelheidssignaal 1300 pulses
• -Snelheidssignaal 8000 pulses
• -Snelheidssignaal 4000 pulses
• Achteruitrijdsignaal
• De interface leest uit het CAN-BUS protocol het achteruitrijdsignaal en zet deze om in een analoge outputsignaal. Met dit signaal kun je bijvoorbeeld camera, aftermarket head units en parkeersensoren aansturen voor automatische inschakeling.
• -Achteruitrijd outputsignaal 1 maximaal 1.5A belastbaar
• -Achteruitrijd outputsignaal 2 maximaal 100mA belastbaar
• Handrem output
• De interface leest uit het CAN-BUS  het handremsignaal en zet deze om in een bruikbare analoog signaal. Met dit signaal kun je de aftermarket radio- of navigatiesysteem voorzien van het handremsignaal.
• Parkeersensoren
• Bij automodellen met af-fabriek parkeersensoren zullen de parkeersensoren niet meer functioneren zodra de originele radio wordt vervangen voor een aftermarket radiosysteem. De interface leest uit het CAN-BUS protocol de parkeersensor pulsen en stuurt deze naar een externe buzzer (optioneel) waardoor de originele achter parkeersensor blijven werken.
• SPECIAL
• Met deze speciale snelheidssignaal output is het mogelijk om bijvoorbeeld FRONT parkeersensoren of een vooruitrijdcamera aan te sturen. De interface leest uit het CAN-BUS protocol het digitale snelheidssignaal en zet deze om in een analoog snelheidssignaal. Hierbij zijn er meerdere versies beschikbaar:
• -12V output als auto aan het rijden is / in beweging is
• -12V output als auto aan het rijden is onder 10 km/h
• (functie actief wanneer auto in achteruitversnelling wordt gezet)
• -12V output  noodstop met automatische knipperlicht activering
• -12V output onder 10 km/h
• -12V output als auto aan het rijden is onder 10 km/h.
• -12V output als auto aan het rijden is onder 10 km/h.
• (functie actief wanneer auto in achteruitversnelling wordt gezet of bij eerste keer contact)
• -12V output als motor aan is en onder de 10 km/h per uur is met de handrem niet ingeschakeld.
• Noodstop
• Met deze speciale output is het mogelijk om bijvoorbeeld bij een noodstop de gevaren lichten automatisch in te schakelen.
• -12V output  noodstop met automatische knipperlicht activering
• Het volgende wordt er geleverd:
• - CAN-BUS Service interface
• - Universele kabelkit
• - Inbouw- gebruikershandleiding
• Extra informatie:
• -Controleer bij “Compatibiliteit” tabblad bovenaan de advertentie of de auto / radio / aansluiting geschikt is voor dit product.
• Product specificaties:
• Voltage: 10 - 16V VDC
• Stand-by verbruik:  >1 mA
• Operating current: 1 A
• Power input: 0,72 W
• Temperatuur range: - 30°C up to + 80°C
• Gewicht: 20g
• Afmetingen Breedte 40 x Hoogte 25 x Diepte:  x 15mm
• geschikt voor o.a.
• Alfa Romeo
• 147
• 2000-2003
• Alfa Romeo
• 147
• 2003-2009
• Alfa Romeo
• 156
• 2000-2003
• Alfa Romeo
• 156
• 2003-2005
• Alfa Romeo
• 159
• 2005->
• Alfa Romeo
• Brera
• 2006-2011
• Alfa Romeo
• Giulietta
• 2010->
• Alfa Romeo
• Gt
• 2004-2007
• Alfa Romeo
• Gt
• 2007-2011
• Alfa Romeo
• Gtv
• 2003-2005
• Alfa Romeo
• Mito
• 2008->
• Alfa Romeo
• Spider
• 2006-2008
• Alfa Romeo
• Spider
• 2008->
• Audi
• A1 8X
• 2010->
• Audi
• A3 8P/8PA
• 2003-2008
• Audi
• A3
• 2007-2013
• Audi
• A3 (8V)
• 2013-
• Audi
• A4 B7/8E
• 2004-2007
• Audi
• A4 B8/8K/8H
• 2007-2010
• Audi
• A4
• 2011-2013
• Audi
• A5 8T
• 2007-2011
• Audi
• A5 8F
• 2011->
• Audi
• A6 All road
• 2006-2008
• Audi
• A6 All road
• 2008->
• Audi
• A6 4F
• 2004-2008
• Audi
• A6
• 2008-2011
• Audi
• A6 4G
• 2011-201>
• Audi
• A7 4G
• 2010->
• Audi
• A8 4G
• 2010->
• Audi
• Q5 8R
• 2008->
• Audi
• Q7 4L
• 2005-2009
• Audi
• Q7 4L
• 2009-201>
• Audi
• R8
• 2007-2010
• Audi
• R8
• 2010-201>
• Audi
• TT 8J
• 2007->
• Audi
• TT
• 2010-201>
• BMW
• 1 series E81 /E82/ E87/E88
• 2004-2007
• BMW
• 1 series E81 /E82/ E87/E88
• 2007-2011
• BMW
• 1-serie  (F20)
• 2011-201>
• BMW
• 3 series E90/E91/ E92/E93
• 2005-2008
• BMW
• 3-serie E90/E91/ E92/E93
• 2008 - 2011
• BMW
• 3-serie F30/F31/F32
• 2011->
• BMW
• 5 series E60/E61
• 2003-2007
• BMW
• 5 series E60/E61
• 2007-2010
• BMW
• 5 serie F10/F11
• 2010->
• BMW
• 5 serie GT F07
• 2009->
• BMW
• 6 serie E63/E64
• 2004-2007
• BMW
• 6 serie E63/E64
• 2007-2011
• BMW
• 6 serie F12/F13
• 2011->
• BMW
• X1 E84
• 2009-2011
• BMW
• X1 E84
• 2011->
• BMW
• X3 F25
• 2010->
• BMW
• X5 E70
• 2007-2010
• BMW
• X5 E70
• 2010-201>
• BMW
• X6 E71
• 2008->
• BMW
• Z4
• 2009->
• Chrysler
• 300C
• 2005-2007
• Chrysler
• 300C
• 2008-2009
• Chrysler
• 300C
• 2010->
• Chrysler
• Grand Voyager
• 2008->
• Citroen
• C2
• 2006->
• Citroen
• C3
• 2005-2010
• Citroen
• C3
• 2009->
• Citroen
• C3 Picasso
• 2009->
• Citroen
• C4
• 2004-2008
• Citroen
• C4
• 2008-2010
• Citroen
• C4
• 2010->
• Citroen
• C4 Picasso
• 2006->
• Citroen
• C5
• 2006-2008
• Citroen
• C5
• 2008-2010
• Citroen
• C5
• 2010->
• Citroen
• DS3
• 2010->
• Dodge
• Caliber
• 2008->
• Dodge
• Journey
• 2008->
• Dodge
• Nitro
• 2007->
• Dodge
• Ram
• 2011->
• Fiat
• 500
• 2007-2009
• Fiat
• 500
• 2010->
• Fiat
• 500L
• 2012->
• Fiat
• Barchetta
• 2003-2005
• Fiat
• Bravo
• 2007-2011
• Fiat
• Bravo
• 2010->
• Fiat
• Doblo
• 2011->
• Fiat
• Ducato
• 2007-2010
• Fiat
• Ducato
• 2011->
• Fiat
• Freemont
• 2011->
• Fiat
• Grande Punto
• 2005-2008
• Fiat
• Grande Punto
• 2009-2011
• Fiat
• Idea
• 2005->
• Fiat
• New Croma
• 2005->
• Fiat
• Panda
• 2004-2011
• Fiat
• Panda
• 2012->
• Fiat
• Punto Evo
• 2009->
• Fiat
• Qubo
• 2010->
• Fiat
• Scudo
• 2007->
• Fiat
• Stilo
• 2006->
• Ford
• B-Max
• 2012->
• Ford
• C-Max
• 2006-2010
• Ford
• C-Max
• 2010->
• Ford
• F150
• 2010->
• Ford
• Fiesta
• 2002-2005
• Ford
• Fiesta
• 2005-2008
• Ford
• Fiesta
• 2009->
• Ford
• Focus
• 2002-2003
• Ford
• Focus
• 2004-2008
• Ford
• Focus
• 2008-2010
• Ford
• Focus
• 2011->
• Ford
• Fusion
• 2002-2005
• Ford
• Fusion
• 2005-2011
• Ford
• Galaxy
• 2000-2006
• Ford
• Galaxy
• 2006-2010
• Ford
• Kuga
• 2008-2012
• Ford
• Kuga
• 2013->
• Ford
• Mondeo
• 2007->
• Ford
• S-Max
• 2006->
• Ford
• Tourneo
• 2007->
• Ford
• Transit
• 2007-2012
• Ford
• Transit
• 2013->
• Honda
• Accord
• 2008->
• Honda
• Civic
• 2012->
• Honda
• Cr-V
• 2013->
• Hyundai
• Santa Fe
• 2010->
• Hyundai
• Veloster
• 2011->
• Hyundai
• i20
• 2011->
• Hyundai
• i40
• 2012->
• Hyundai
• iX20
• 2011->
• Hyundai
• iX35
• 2010->
• Hyundai
• iX55
• 2010->
• Jaguar
• XF
• 2011->
• Jeep
• Cherokee
• 2008->
• Jeep
• Compass
• 2006-2011
• Jeep
• Compass
• 2010-2011
• Jeep
• Compass
• 2012->
• Jeep
• Grand Cherokee
• 2005-2007
• Jeep
• Grand Cherokee
• 2008-2009
• Jeep
• Grand Cherokee
• 2010-2013
• Jeep
• Patriot
• 2014->
• Jeep
• Wrangler
• 2007-2010
• Jeep
• Wrangler
• 2011->
• Kia
• Carens
• 2013->
• Kia
• Rio
• 2012->
• Lamborghini
• Gallardo
• 2007->
• Lancia
• Delta
• 2008-2011
• Lancia
• Delta
• 2011->
• Lancia
• Musa
• 2007->
• Lancia
• Ypsilon
• 2006-2011
• Lancia
• Ypsilon
• 2011->
• Land Rover
• Freelander II
• 2008->
• Land Rover
• Discovery 3
• 2004-2009
• Land Rover
• Discovery 4
• 2010->
• Land Rover
• Evoque
• 2011->
• Land Rover
• Range Rover Sport
• 2005-2009
• Land Rover
• Range Rover Sport
• 2009-201>
• Land Rover
• Range Rover Vogue
• 2005-2009
• Land Rover
• Range Rover Vogue
• 2009-201>
• Mercedes
• Actros
• 2007->
• Mercedes
• A-Class (W168/169)
• 2004-2012
• Mercedes
• A-Class
• 2012->
• Mercedes
• B-Class (W245)
• 2005-2012
• Mercedes
• C-Class (W203)
• 2000-2004
• Mercedes
• C-Class (W203)
• 2004-2008
• Mercedes
• C-Class (W204)
• 2007-2014
• Mercedes
• CLK-Class (W209)
• 2002-2004
• Mercedes
• CLK-Class (W209)
• 04/2004-2009
• Mercedes
• CLC-Class
• 04/2008-201>
• Mercedes
• E-Class (W211)
• 04/2008-2010
• Mercedes
• E-Class Coupe (W207)
• 2009-201>
• Mercedes
• E-Class (W212)
• 2009-201>
• Mercedes
• G-Class (W463)
• 06/2008-201>
• Mercedes
• GL-Class (X164)
• 2006-201>
• Mercedes
• GLK-Class (X204)
• 2007-201>
• Mercedes
• M-Class (W164)
• 2005-2008
• Mercedes
• M-Class (W165)
• 2008-2011
• Mercedes
• R-Class (W251)
• 2005-201>
• Mercedes
• S-Class (W221)
• 2006-2013
• Mercedes
• SLK-Class R171
• 03/2004 - 2008
• Mercedes
• SL (R230)
• 2006-2008
• Mercedes
• Sprinter Fakra
• 2007->
• Mercedes
• Sprinter ISO
• 2007->
• Mercedes
• Viano
• 2005->
• Mercedes
• Vito
• 2005->
• Mini
• Mini R56
• 2007->
• Mini
• Mini
• 2010->
• Mini
• Mini Countryman R60
• 2010->
• Nissan
• Evalia
• 2012->
• Nissan
• Juke
• 2010->
• Nissan
• Qashqai
• 2007-2013
• Opel
• Antara
• 2007-2011
• Opel
• Antara
• 2011->
• Opel
• Astra H
• 2004-2007
• Opel
• Astra H
• 2007-2009
• Opel
• Astra Twintop
• 2006-2009
• Opel
• Astra Twintop
• 2007-2011
• Opel
• Corsa
• 2004-2007
• Opel
• Signum
• 2005-2008
• Opel
• Tigra
• 2004-2010
• Opel
• Vectra
• 2005-2009
• Opel
• Vivaro
• 2009->
• Opel
• Zafira
• 2003-2005
• Opel
• Zafira
• 2005-2008
• Opel
• Zafira
• 2008-2011
• Peugeot
• 207
• 2006-2009
• Peugeot
• 207
• 2009->
• Peugeot
• 208
• 2012->
• Peugeot
• 307
• 2005-2008
• Peugeot
• 307
• 2009-2011
• Peugeot
• 3008
• 2009->
• Peugeot
• 308
• 2008->
• Peugeot
• 308
• 2011->
• Peugeot
• 407
• 2005-2008
• Peugeot
• 407
• 2008-2011
• Peugeot
• 4008
• 2012->
• Peugeot
• 5008
• 2011->
• Peugeot
• 508
• 2010->
• Porsche
• 911
• 2012-201>
• Porsche
• 911 (997)
• 2004-2011
• Porsche
• Boxter
• 2005-2010
• Porsche
• Boxter
• 2010-2012
• Porsche
• Boxter
• 2012-201>
• Porsche
• Cayenne
• 2002-2010
• Porsche
• Cayenne
• 2012-201>
• Porsche
• Cayenne Turbo
• 2010-2012
• Porsche
• Caymann
• 2012-201>
• Porsche
• Panamera
• 2012-201>
• Renault
• Clio
• 2009->
• Renault
• Koleos
• 2008->
• Renault
• Kangoo
• 2017->
• Renault
• Laguna III
• 2007-2010
• Renault
• Laguna III
• 2011->
• Renault
• Megane III
• 2008->
• Renault
• Scenic Xmod
• 2012->
• Renault
• Twingo
• 2009-2012
• Renault
• Twingo
• 2013->
• Seat
• Alhambra
• 2010->
• Seat
• Altea 5P
• 2004-2009
• Seat
• Altea
• 2009->
• Seat
• Cordoba
• 2003-2006
• Seat
• Cordoba
• 2006-2009
• Seat
• Exeo
• 2009->
• Seat
• Ibiza 6J
• 2008-201>
• Seat
• Leon 1P
• 2005-2009
• Seat
• Leon
• 2009-2013
• Seat
• Leon
• 2013->
• Skoda
• Octavia II
• 2004-2009
• Skoda
• Octavia II
• 2009-2012
• Skoda
• Octavia III
• 2013->
• Skoda
• Roomster
• 2010->
• Skoda
• Superb
• 2008->
• Skoda
• Yeti
• 2009->
• Tesla
• Model X*
• 2015->
• Toyota
• Prius
• 2011->
• Volkswagen
• Amarok
• 2013->
• Volkswagen
• Beetle
• 2011->
• Volkswagen
• Caddy
• 2004-2007
• Volkswagen
• Caddy
• 2007-2009
• Volkswagen
• Caddy
• 2010-2014
• Volkswagen
• Caddy*
• 2015-201>
• Volkswagen
• Crafter 2E
• 2006-2011
• Volkswagen
• Crafter
• 2011->
• Volkswagen
• Eos 1F
• 2006-2011
• Volkswagen
• Eos
• 2011->
• Volkswagen
• Golf V
• 2003-2008
• Volkswagen
• Golf V Plus
• 2005-2009
• Volkswagen
• Golf V Plus
• 2009->
• Volkswagen
• Golf VI
• 2008-2013
• Volkswagen
• Golf VII
• 2013->
• Volkswagen
• Jetta
• 2005-2011
• Volkswagen
• Jetta
• 2011->
• Volkswagen
• Multivan
• 2007->
• Volkswagen
• Passat 3C
• 2005-2010
• Volkswagen
• Passat B7
• 2010->
• Volkswagen
• Passat CC
• 2008->
• Volkswagen
• Polo
• 2009->
• Volkswagen
• Scirocco 1K
• 2008->
• Volkswagen
• Sharan 7N
• 2010->
• Volkswagen
• Tiguan 5N
• 2007-2010
• Volkswagen
• Tiguan
• 2011->
• Volkswagen
• Touareg 7L
• 2003-2006
• Volkswagen
• Touareg 7L
• 2007-2010
• Volkswagen
• Touareg 7P*
• 2011-201>
• Volkswagen
• Touran 1T
• 2003-2006
• Volkswagen
• Touran 1T
• 2006-2010
• Volkswagen
• Touran
• 2010->
• Volkswagen
• Transporter 7H/7J
• 2003-2009
• Volkswagen
• Transporter 7E/7F
• 2009->
• Volvo
• V40
• 2013->
• Volvo
• V70
• 2004-2007
• Volvo
• V70
• 2002-2004
• Volvo
• XC70
• 2004-2007
• Volvo
• XC90
• 2004->

Specificaties
