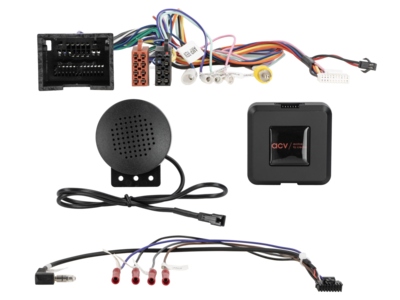

S.W.I. Chevrolet & Opel diverse voertuigen incl multilead

Met deze voertuigspecifieke interface kunnen de ondersteunde functies van de originele stuurwielbediening behouden blijven wanneer een geschikte aftermarket radio wordt gemonteerd.

Wat je ontvangt

• Voertuigspecifieke stuurwielbedieningsinterface
• Aansluiting voor een geschikte aftermarket radio
• Behoud van ondersteunde stuurwielbedieningsfuncties

Aansluitingen en functies

• CAN-bus
• Connector: 48 Pin Opel connector
• Connector: OEM stuurwielbediening naar 3,5mm-jackplug / losse kabel
• Connector: OEM achteruitrijcamera naar RCA(m) geel
• Blauw draad/status — +12V versterker Remote
• Vereiste voertuiguitvoering: CD300 / CD400 origineel toestel
• i-dapter Opel diverse voertuigen 48Pin Opel Multilead gebruik artikel 43xvx01
• voertuigen zonder IntelliLink OEM navigatie
• voertuigen zonder OEM kleurenscherm
• Warntöne ondersteund
• PDC hinten ondersteund
• Buitentemperatuurweergave vervalt
• Datumweergave vervalt
• Tijdweergave vervalt
• Fahrassistenzsysteme entfallen
• Erstinstallation:
• DIP-Schalter 5 off en 6 off naar Track Down fünfmal schnell hintereinander drücken
• bei Fehlfunktion der Telefontasten naar DIP-Schalter 5 on en 6 off
• DIP-schakelaarinstellingen immer spannungsfrei durchführen
• Sluit de interface na het instellen opnieuw aan
• Taalinstellingen in het voertuig
• Konfigurationsmodus innerhalb von 5 Sekunden nach dem Drehen des Zündschlüssels en dem Einschalten des Radios möglich über Track Down
• 1
• Kies een scherm van het instrumentenpaneel met leesbare tekst om de huidige taal vast te stellen
• 2
• Verwijder de contactsleutel en open en sluit daarna het bestuurdersportier om de radio uit te schakelen
• 3
• Stecken Sie den Schlüssel wieder ein en schalten Sie die geschakelde voeding ein
• 4
• Halten Sie innerhalb von 5 Sekunden die Taste Track Down gedrückt, bis zwei Pieptöne zu hören sind
• 5
• Drücken Sie die Tasten Track Up bzw
• Gebruik Track Down om door de beschikbare talen te bladeren
• 6
• Herstel de oorspronkelijke taal door Track Down twee seconden vast te houden totdat één lange pieptoon klinkt
• 7
• Sla de gekozen taal op door Track Up twee seconden vast te houden totdat twee pieptonen klinken
• Wenn 5 Sekunden lang keine Taste gedrückt wird verlässt das System den Modus automatisch met drei kurzen Pieptönen
• De nieuwe taal wordt niet opgeslagen; het instrumentenpaneel keert terug naar de oorspronkelijke taal
• Als het voertuig de gekozen taal niet ondersteunt, toont het instrumentenpaneel de standaardtaal
• Dit verschilt per voertuig en regio
• OEM camera-aansluiting alternatief naar 20 Pin connector grijs Pin 5 boven Video - oker / Pin 15 onder Video + wit/blauw met origineel toestel controleren
• DIP-schakelaarinstellingen voor de fabrikant van de nieuwe radio (zie handleiding)
• Maximale uitgangsstroom: 250 mA max
• Stroomvraag boven 250 mA:
• 1 relais met spoelweerstand 75 Ohm min
• 2 relais met spoelweerstand 150 Ohm min

Beperkingen en controlepunten

• voertuiginstellingen im Monochrom-Display wordt niet ondersteund
• Datum / Uhrzeit instellingen im Monochrom-Display wordt niet ondersteund
• voertuiginstellingen en Datum / Uhrzeit instellingen im nieuwe radio:
• Importvoertuigen of voertuigen met afwijkende software ondersteunen mogelijk niet alle functies

Montage en maatvoering

• Vereiste voertuiguitvoering: Monochrom OEM Display

Beschikbare signalen en diagnose

• Rood draad/status — +12V geschakelde voeding klem 15
• Oranje draad/status — +12V verlichting klem 58
• lila/wit: +12V achteruitrijsignaal
• Roze draad/status — snelheidssignaal
• groen: massa GND handremsignaal
• Warntöne ondersteund
• PDC hinten ondersteund
• Vereiste voertuiguitvoering: IntelliLink OEM navigatie / OEM kleurenscherm:

Geschikt voor

• Chevrolet Aveo: 2011–2020
• Chevrolet Cruze: 2009–2014
• Chevrolet Equinox: 2009–2016
• Opel Adam: 2013–2017
• Opel Astra J: 2009–2018
• Opel Corsa E: 2014–2017
• Opel Insignia A: 2008–2013
• Opel Meriva B: 2010–2017
• Opel Mokka: 2012–2016
• Opel Zafira Tourer: 2012–2016

Let op bij het kiezen

Controleer vóór bestelling de stekkeraansluitingen, het originele radiosysteem en de voertuiguitvoering. De beschikbare functies kunnen per auto en aftermarket radio verschillen.

Artikelnummer: 42hvx03
