S.W.I. diverse Voertuigen 12Pin/24 Pin/8Pin Multilead

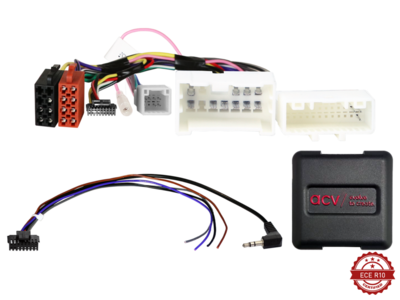

Lenkradfernbedienungsadapter Dacia / Fiat / Mercedes / Nissan / Opel / Renault

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de

Hinweis:

analog

Anschluss: 12 Pin / 24 Pin / 8 Pin Dacia Stecker Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Codierung / Führung grauer Werksstecker mit Werkstattmitteln anpassen wenn notwendig

Fahrezeuge Dacia mit Media Nav / Media Nav Evo OEM Navigation

Fahrezeuge Dacia 2017> mit Visteon RO13-X07 OEM Gerät ohne CAN Bus: LFB Dacia/Fiat/Opel/Nissan/Renault 20Pin/32Pin Nissan > Artikel: 42xvx007

Fahrzeuge Opel mit Navi 50 Intellilink OEM Navigation mit Front USB/AUX Fahrzeuge Opel mit Anatel 1-DIN OEM Gerät schwarz mit Front AUX/USB 2 x Chrom Drehknopf

Fahrzeuge Opel ohne Navi 80 Intellilink OEM Navigation

Fahrzeuge Renault ohne R-Link OEM Navigation Silverbox

Fahrzeuge 2018>: rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig Fahrzeuge 2018>: Interface rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig

Fahrzeuge mit OEM Navigation / OEM Rückfahrkamera: 24 Pin Stecker vor Installation auf richtige Belegung durch Messen mit Werksgerät prüfen

Pin 9: +6V Speisespannung OEM Kamera Pin 21: Masse GND OEM Kamera Pin 10: Video + Pin 22: Video -

Spannungswandler +6V Speisespannung OEM Kamera: Spannungswandler 12 Volt > 6 Volt 1,5A max. > Artikel: 30.3520-04

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet: Dacia Dacia Dokker (SD) 12/2012 - 03/2017 Dacia Dokker (SD) 03/2017 - 11/2021 Dacia Dokker Stepway (SD) 11/2014 - 03/2017 Dacia Dokker Stepway (SD) 03/2017 - 11/2020 Dacia Duster (SD) 11/2013 - 12/2017 Dacia Duster (SR) 01/2018 - 07/2021 Dacia Duster (SR) 09/2021 - 2024* Dacia Lodgy (SD) 06/2012 - 06/2021 Dacia Lodgy Stepway (SD) 11/2014 - 06/2021 Dacia Logan MCV (SD) 07/2013 - 09/2020 Dacia Sandero (SD) 01/2013 - 09/2020 Dacia Sandero Stepway (SD) 01/2013 - 09/2020

Fiat Fiat Talento (ZAF 296) 07/2016 - 10/2021**

Mercedes Mercedes Citan (W415) 10/2012 - 12/2020 Nissan Nissan NV300 (4/J4) 11/2016 - 06/2019** Nissan NV300 (4/J4) 06/2019 - 09/2021** Nissan NV300 (4/J4) 05/2021 - 09-2021** Nissan NV400 (M) 07/2014- 07/2020 Nissan NV400 (M) 07/2020 - 12/2021 Nissan Primastar (4/F4/J4) 01/2011 - 05/2015** Opel Opel Movano B (X62) 10/2013 - 09/2019*** Opel Movano B (X62) 10/2019 - 08/2021*** Opel Vivaro B (X82) 06/2014 - 01/2019***

Renault Renault Captur (R) 06/2013 - 03/2017** Renault Captur (R) 03/2017 - 12/2019 Renault Clio IV (X98) 11/2012 - 06/2016*** Renault Clio IV (X98) 06/2016 - 12/2020*** Renault Kangoo (W) 03/2013 - 12/2020 Renault Master III (M) 09/2014 - 08/2018** Renault Master III Z.E. (M) 06/2018 - 06/2020** Renault Master III (M) 10/2019 - 2024** Renault Trafic III (J/JL) 09/2014 - 07/2019** Renault Trafic III (J/JL) 09/2019 - 03/2022** Renault Twingo (N) 01/2012 - 07/2014****

Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Lenkradfernbedienung

*Fahrzeuge mit Radiovorbereitung **Fahrzeuge mit Media Nav / Media Nav Evo OEM Navigation ***Fahrzeuge mit Navi 50 Intellilink OEM Navigation mit Front USB/AUX / Media Nav OEM Navigation ***Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front AUX/USB 2 x Chrome Drehknopf ****Fahrzeuge mit 1-DIN OEM Gerät schwarz mit Front USB

Allgemeine Installationshinweise:

Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
