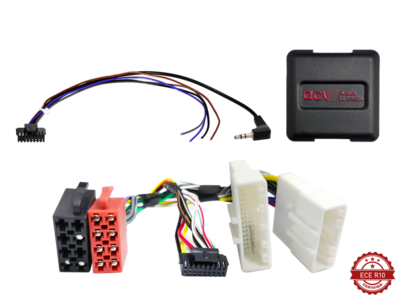

S.W.I. diverse Voertuigen 20Pin/32Pin Multilead

Lenkradfernbedienungsadapter Dacia / Fiat / Nissan / Opel / Renault / Smart

Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei, wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.

Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de

Hinweis:

analog

Anschluss: 20 Pin / 32 Pin Nissan Stecker Anschluss: Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Fahrzeuge mit Visteon Anatel RO13-X07 2-DIN OEM Gerät Fahrzeuge mit Browse 1-DIN OEM Gerät mit 2 x Drehknopf schwarz Fahrzeuge mit Radiovorbereitung

Fahrzeuge ohne OEM Navigation

Fahrzeuge 2018>: rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig Fahrzeuge 2018>: Interface rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig

Fahrzeuge Nissan Primastar (4/J4) 09/2021 - 2023 mit PDC zusätzlich: Warnton Interface PDC Nissan Primastar/Renault Trafic > Artikel: 42cxpdc-trafic3-1 Fahrzeuge Renault Trafic Renault Trafic III (J/JL) 09/2019 - 03/2022 mit PDC zusätzlich: Warnton Interface PDC Nissan Primastar/Renault Trafic > Artikel: 42cxpdc-trafic3-1

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA) Für folgende Fahrzeuge geeignet:

Dacia Dacia Dokker (SD) 03/2017 - 11/2020*Dacia Dokker Stepway (SD) 03/2017 - 11/2020*Dacia Duster (SR) 01/2018 - 07/2021*Dacia Lodgy (SD) 03/2017 - 01/2022*Dacia Lodgy Stepway (SD) 03/2017 - 02/2022*Dacia Logan MCV (SD) 11/2016 - 09/2020*Dacia Logan MCV Stepway (SR) 05/2017 - 09/2020*Dacia Sandero (SD) 11/2016 - 09/2020*Dacia Sandero Stepway (SD) 11/2016 - 09/2020*

Fiat Fiat Talento (ZAF 296) 07/2016 - 10/2021 Nissan Nissan NV300 (4/J4) 11/2016 - 06/2019*/**/*** Nissan NV300 (4/J4) 06/2019 - 09/2021*/**/*** Nissan NV300 (4/J4) 05/2021 - 09-2021*/**/*** Nissan NV400 (M) 08/2014- 07/2020*/**/*** Nissan NV400 (M) 07/2020 - 12/2021*/**/*** Nissan Primastar (4/J4) 09/2021 - 2024**/**** Opel Opel Movano B (X62) 10/2013 - 09/2019 Opel Movano B (X62) 10/2019 - 08/2021 Opel Vivaro B (X82) 06/2014 - 01/2019

Renault Renault Captur (R) 06/2013 - 03/2017* Renault Captur (R) 03/2017 - 12/2019* Renault Express (RJK) 05/2021 - 2024**** Renault Kangoo (W) 03/2013 - 12/2020** Renault Kangoo Rapid (W) 05/2013 - 05/2021 Renault Kangoo Z.E. Rapid (W) 05/2013 - 06/2022 Renault Kangoo III (RJK) 05/2021 - 2024** Renault Master III (M) 09/2014 - 08/2018** Renault Master III Z.E. (M) 06/2018 - 06/2020** Renault Master III (M) 10/2019 - 2024** Renault Trafic III (L/JL) 09/2014 - 07/2019*/** Renault Trafic III (L/JL) 09/2019 - 03/2022*/** Renault Trafic III (L/JL) 05/2021-2024**/**** Renault Twingo (AH) 09/2014 - 04/2019*

Smart Smart ForTwo (453) 11/2014 - 06/2019*

Folgende Signale werden zur Verfügung gestellt: Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

Lenkradfernbedienung

*Fahrzeuge mit Visteon Anatel RO13-X07 OEM Gerät ohne CAN Bus **Fahrzeuge mit Browse 1-DIN OEM Gerät mit 2 x Drehknopf schwarz **Fahrzeuge mit Radiovorbereitung ***Fahrzeuge mit 1-DIN OEM Gerät ****Fahrzeuge mit Browse Visteon 1-DIN OEM Gerät Allgemeine Installationshinweise:

Überprüfung:1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes2: Demontage des OEM Gerätes spannungsfrei vornehmen3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8 Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.

Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen: 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface 6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
