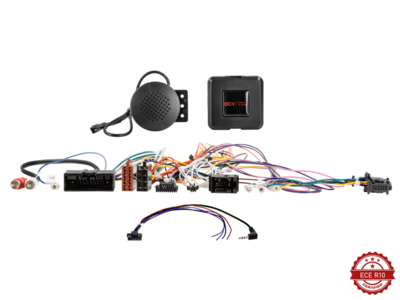

S.W.I. Ford diverse voertuigen 24Pin/Display Multilead

Met deze voertuigspecifieke interface kunnen de ondersteunde functies van de originele stuurwielbediening behouden blijven wanneer een geschikte aftermarket radio wordt gemonteerd.

Wat je ontvangt

• Voertuigspecifieke stuurwielbedieningsinterface
• Aansluiting voor een geschikte aftermarket radio
• Behoud van ondersteunde stuurwielbedieningsfuncties

Aansluitingen en functies

• CAN-bus
• Connector: 24-pins Ford-stekker
• Connector: OEM-stuurwielbediening naar 3,5 mm jack / losse kabel
• Connector: AMP-displaystekker naar OEM-display
• Connector: OEM-displaystekker naar interface
• Connector: OEM AUX naar cinch (m) rood/wit
• Stel opnieuw in nadat de CAN-bus tot rust is gekomen

Beperkingen en controlepunten

• Vergelijk de geïllustreerde connector van de adapter met die in uw auto om ervoor te zorgen dat u de juiste heeft
• Controleer ook of een van de gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
• Vereiste voertuiguitvoering: SYNC naar SYNC-functie wordt niet ondersteund
• Ondersteunde voertuiginstellingen
• Vereiste voertuiguitvoering: een klein display en 2 instelknoppen aan de rechterkant naar Datuminstelling wordt niet ondersteund
• Ford Transit (V363) (FCA/FAD): OEM-display-inbouw via het radio-inbouwpaneel wordt niet ondersteund:
• Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn

Montage en maatvoering

• Vereiste voertuiguitvoering: OEM-display*
• SYNC-functies en BT vóór de montage uitschakelen
• Voorkomen van storingen bij display-instellingen van het voertuig:
• Het OEM-display moet aangesloten blijven

Beschikbare signalen en diagnose

• Rood draad/status — +12V ontsteking klem 15
• Oranje draad/status — +12V verlichting klem 58 paars/wit: +12V achteruitrijsignaal
• Roze draad/status — snelheidssignaal groen: massa GND handremsignaal

Geschikt voor

• Ford B-MAX: 2012–2017
• Ford C-Max: 2010–2019
• Ford Ecosport: 2014–2017
• Ford Fiesta: 2013–2017
• Ford Focus: 2011–2018
• Ford Kuga: 2013–2019
• Ford Ranger: 2011–2015
• Ford Transit Connect: 2013–2018
• Ford Transit Custom: 2012–2016
• Ford Transit Tourneo Connect: 2013–2018
• Ford Transit Tourneo Custom: 2012–2016
• Ford Transit: 2014–2016
• Ford Taurus: 2008–2012

Let op bij het kiezen

Controleer vóór bestelling de stekkeraansluitingen, het originele radiosysteem en de voertuiguitvoering. De beschikbare functies kunnen per auto en aftermarket radio verschillen.

Artikelnummer: 42xfo017
