S.W.I. Honda Fit/ HRV/ Jazz 24/20 pin ncl. mulitlead (42sho008)

Productinformatie

Behoud de originele bedieningsfuncties op het stuurwiel wanneer u de fabrieksradio vervangt door een achteraf ingebouwde radio.

Afhankelijk van de uitrusting van het voertuig en de functionaliteit en software van het achteraf ingebouwde apparaat kunnen bepaalde bedieningsfuncties ontbreken of door andere functies worden vervangen.

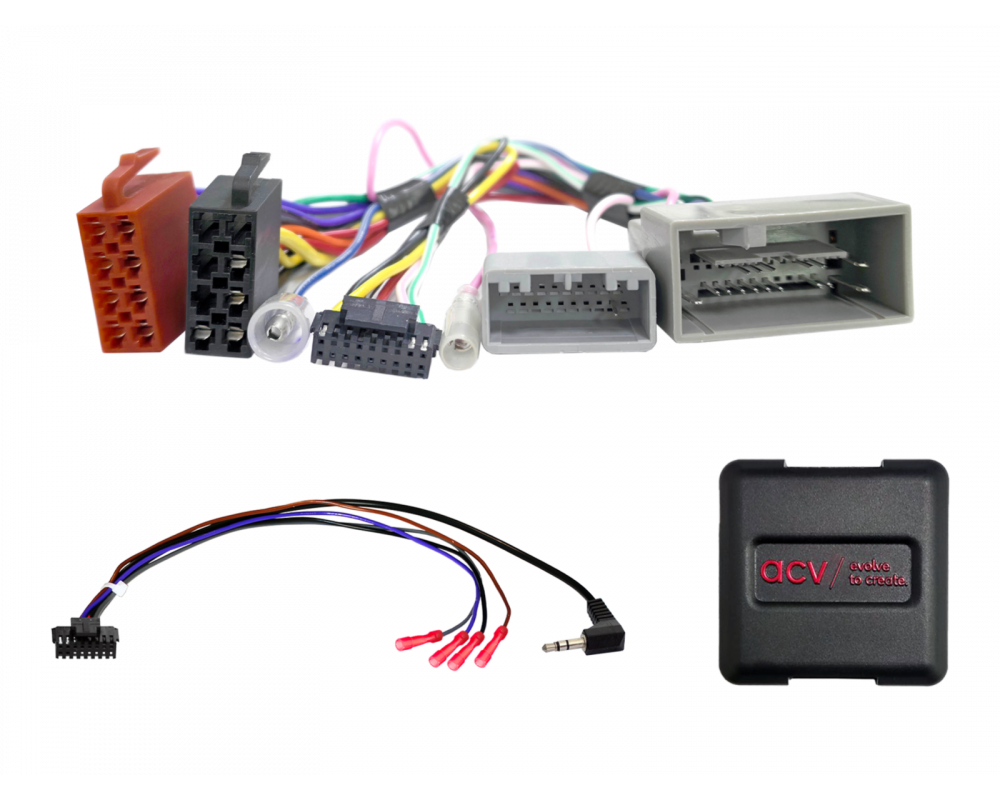

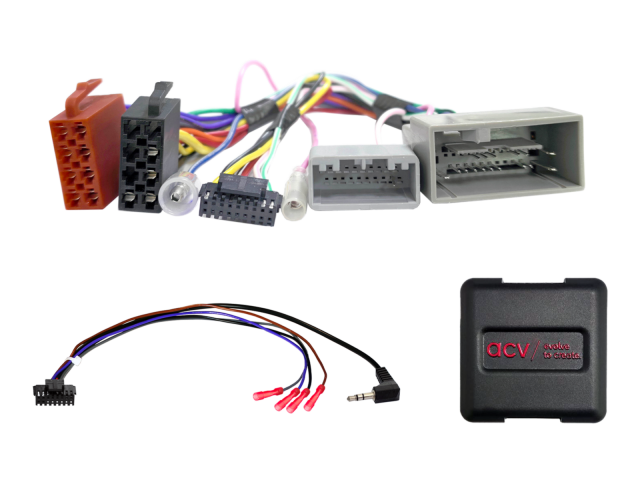

Vergelijk de afgebeelde stekkers van de adapter met die in uw auto en controleer of deze visueel en technisch passen.

Controleer ook of een van de genoemde originele fabrieksradio's in uw auto was ingebouwd.

Controleer vóór de eindmontage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening goed werken.

Opmerking:

Analoog

connector: 24-pins / 20-pins Honda

connector: OEM SWC > 3,5 mm-aansluiting / losse draad

voertuigen zonder Honda Connect-systeem OEM-navigatiesysteem zonder draaiknop

instellingen voor datum/tijd worden niet ondersteund rijbaanassistentiefuncties worden niet ondersteund

DIP-schakelaarinstellingen volgens de fabrikant van het achteraf in te bouwen apparaat (raadpleeg de handleiding)

Toepassing: Honda City 2013 – 2019 Honda Fit (GK) 09/2015 - 06/2020 Honda HR-V (RU) 05/2015 - 08/2018* Honda HR-V (RU) 10/2018 - 07/2021* Honda Jazz (GK) 09/2015 - 06/2020

De volgende signalen worden geleverd:

Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

SWC *voertuigen met OEM-navigatiesysteem

Algemene installatie-instructies:

Controle: 1: Controleer alle bedieningsfuncties en voertuiginstellingen van de OEM-autoradio. 2: Koppel de OEM-autoradio spanningsvrij los. 3: Controleer alle interface-aansluitingen op juistheid in spanningsvrije toestand.

Aansluiting en aansluitvolgorde: 1: Controleer de instellingen en hardwareconfiguratie van de interface in spanningsvrije toestand. 2: Controleer de configuratie van de radio-aansluitkabel in spanningsloze toestand. 3: Sluit de radio-aansluitkabel aan volgens de gebruiksaanwijzing van de retrofit HU. 4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van de retrofit HU. 5: Sluit de gehele installatie aan op het voertuig, waarbij de hoofdaansluiting als laatste wordt aangesloten. 6: Configureer de software van de interface volgens de instructies in de productbeschrijving en in de handleiding. 7: Stel het achteraf gemonteerde apparaat in volgens de gebruiksaanwijzing van het achteraf gemonteerde apparaat (stuurwielafstandsbediening/camera/FSE/fantoomvoeding voor de antenne en overige onderdelen). 8: Functietest van de stuurwielafstandsbediening en het voertuig

Wijzigingen in de configuratie van de interface en de radio-aansluitkabel:

1: Wijzig de configuratie (spanningsvrij) 2: Her aansluiten, zie bovenstaande punten 5 tot en met 8

In geval van storing van de interface of het voertuig: 1: Installeer de OEM HU opnieuw 2: Bedien de OEM HU 3: Voer CAN-bus-uitschakeling uit 4: Controleer de hardwareconfiguratie van de interface 5: Herverbinding na CAN-bus-uitschakeling, zie bovenstaande punten 5 en 6

Extra aansluitingen, wijzigingen in de aansluitingen, alternatieve aansluitingen, aansluitingen van losse kabels of verlengingen van losse kabels die in de informatietekst of de handleiding worden vermeld, dienen uitsluitend ter oriëntatie en zijn bedoeld ter informatie van een opgeleide gespecialiseerde installateur.

Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of verlengingen:

1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door een opgeleide gespecialiseerde installateur. 2: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantievoorwaarden van de fabrikant die door de wijzigingen kunnen worden beïnvloed 3: Aansluitingen en wijzigingen moeten vóór de aansluiting op werking en juistheid worden gecontroleerd door ze te meten en te vergelijken met het kabeltoewijzingsschema van het voertuig. 4: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid uitgevoerd, zonder garantie op de werking. 5: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid uitgevoerd, zonder enige garantie met betrekking tot schade aan het voertuig, het achteraf gemonteerde apparaat of de interface. 6: Aanpassingen aan de voorgemonteerde kabelboom kunnen de garantie op het product ongeldig maken.

Geschikt voor

• Honda Fit 2015-2020
• Honda HR-V 2015-2021
• Honda Jazz 2015-2020
