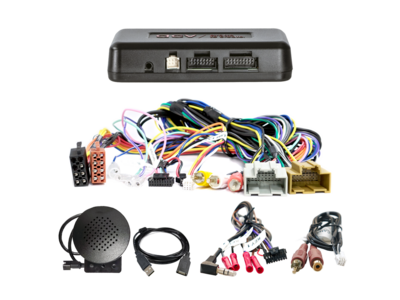

S.W.I. + Info Adapter voor Opel Astra K 2015 - 2019 20Pin curry/grijs Multilead

Met deze voertuigspecifieke interface kunnen de ondersteunde functies van de originele stuurwielbediening behouden blijven wanneer een geschikte aftermarket radio wordt gemonteerd.

Wat je ontvangt

• Voertuigspecifieke stuurwielbedieningsinterface
• Aansluiting voor een geschikte aftermarket radio
• Behoud van ondersteunde stuurwielbedieningsfuncties

Aansluitingen en functies

• CAN-bus GM 29Bit
• Connector: 20 Pin curry / 20 Pin grijs Opel connector
• Connector: OEM stuurwielbediening naar 3,5mm-jackplug / losse kabel
• Connector: OEM AUX naar RCA(m) rood/wit
• Connector: OEM Rückfahramera RCA(m) geel naar RCA(m) oker
• Blauw draad/status — +12V AMP versterker Remote
• voertuigen zonder IntelliLink 900 OEM navigatie
• Antennenkanelverlängerung en antenneadapter nicht im Lieferumfang enthalten:
• Antennenkabel Verlängerung Fakra(m) naar Fakra(f) 500cm ROKA gebruik artikel 1524-500-1
• antenneadapter Fakra(m) naar DIN(m) 12V Phantom LEONI gebruik artikel 1524-03-1
• aansluiting i-dapter:
• RCA(m) oker: achteruitrijcamera-ingang nieuwe radio
• Weergave i-adapter instellingen naar nieuwe radio achteruitrijcamera-ingang
• Weergave OPS naar nieuwe radio achteruitrijcamera-ingang
• Weergave klimaatregeling naar nieuwe radio achteruitrijcamera-ingang
• Vereiste voertuiguitvoering: stuurwielbediening instellingen i-dapter:
• Houd de stuurwieltoets voor het volgende nummer ingedrukt
• alternatief met Artikel: 43x-remote
• voertuigen zonder stuurwielbediening benodigd accessoire:
• i-dapter accessoire afstandsbediening gebruik artikel 43x-remote
• Camerabeeld of i-dapter-instellingen en Weergave niet beschikbaar:
• Breng een extra massaverbinding aan tussen de RCA-buitenmantel bij de camera en bij het toestel
• Montageort origineel toestel naar Fußraum Beifahrerseite
• Afhankelijk van de fabrieksuitrusting en software:
• Buitentemperatuurweergave vervalt
• Datumweergave vervalt
• Tijdweergave vervalt
• Onjuiste toetsfuncties na de eerste installatie:
• Druk vijfmaal snel achter elkaar op Track down om de stuurwielbedieningsmodus te wisselen
• Wijzig DIP-schakelaars uitsluitend wanneer de interface spanningsloos is
• Sluit de interface na het instellen opnieuw aan
• DIP-schakelaarinstellingen voor het origineel toestel (zie handleiding)
• voor folgende Fahrzeug geeignet:
• Opel Astra K (B-K) 10/2015 - 08/2019
• Folgende Signale werden zur Verfügung gestellt:
• groen: massa GND handremsignaal
• Maximale uitgangsstroom: 250 mA max
• Stroomvraag boven 250 mA:
• 1 relais met spoelweerstand 75 Ohm min
• 2 relais met spoelweerstand 150 Ohm min
• Weergave klimaatregeling
• Weergave optische parkeersensorinformatie
• Optional:
• Allgemeine Installationshinweise:
• Überprüfung:
• 1: Überpüfung aller Bedienfunktionen en Fahrzeugeinstellfunktionen des OEM Gerätes
• 2: Demontage des OEM Gerätes spannungsfrei vornehmen
• 3: Überprüfung aller Interfaceanschlüsse op Richtigkeit en Durchgang spannungsfrei vornehmen
• aansluiting- en Anschlussreihenfolge:
• 1: instellingen en Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
• 2: Konfiguration des Radioanschlusskabels controleren
• 3: aansluiting des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
• 4: aansluiting aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
• 5: aansluiting der Gesamtinstallation am Fahrzeug met spannungsführendem aansluiting zuletzt
• 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext en in der BDA
• 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes stuurwielbediening/camera/FSE/Antennen-Phantomspeisung en weitere
• 8: Funktionsprobe stuurwielbediening en Fahrzeug
• Änderungen der Hardwarekonfiguration des Interfaces en des Radioanschlusskabels:
• 1: Änderungen spannungsfrei durchführen
• 2: aansluiting nach Änderung siehe boven 5 bis 8
• Bei Fehlfunktion des Interfaces of des Fahrzeugs:
• 1: Rückrüstung op das origineel toestel
• 2: origineel toestel bedienen
• 3: CAN-bus-Ruhe herstellen
• 4: Überprüfung der Hardwarekonfiguration des Interfaces
• 5: aansluiting nach CAN-bus-Ruhe siehe boven 5 bis 8
• Im Hinweistext of der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel of Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung en zur Information voor geschultes Fachpersonal
• Weitere Anschlüsse, Änderungen der Kabelkonfiguration des kabelbooms of Verwendung von Alternativanschlüssen of Anschlusserweiterungen:
• 1: Anschlüsse en Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse en Änderungen sind vor aansluiting op eventuelle Herstellerfreigaben of op durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu controleren
• 3: Anschlüsse en Änderungen sind vor aansluiting durch Messen en durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs op Funktion en Richtigkeit zu controleren
• 4: Anschlüsse en Änderungen erfolgen eigenverantwortlich zonder Garantie op Funktion
• 5: Anschlüsse en Änderungen erfolgen eigenverantwortlich zonder Garantie op Schäden am Fahrzeug, dem nieuwe radio of dem Interface
• 6: Änderungen am vorkonfektionierten kabelboom können zum Erlöschen der Garantie des Produktes führen

Beperkingen en controlepunten

• Niet alle voertuiginstellingen worden ondersteund
• Niet alle voertuigfuncties worden ondersteund
• Niet alle voertuiginformatie worden weergegeven
• Regensensor wordt niet ondersteund
• On-Star wordt niet ondersteund
• Fensterhebersteuerung wordt niet ondersteund
• Fahrassistenzsysteme wordt niet ondersteund
• Importvoertuigen of voertuigen met afwijkende software ondersteunen mogelijk niet alle functies
• voertuiginstellingen ondersteund

Montage en maatvoering

• Vereiste voertuiguitvoering: 7" Intellilink Monitor

Beschikbare signalen en diagnose

• lila/wit: +12V achteruitrijsignaal
• Rood draad/status — +12V geschakelde voeding klem 15
• Oranje draad/status — +12V verlichting klem 58
• Roze draad/status — snelheidssignaal
• groen: massa GND handremsignaal
• Optional:

Geschikt voor

• Opel Astra: 2015–2019

Let op bij het kiezen

Controleer vóór bestelling de stekkeraansluitingen, het originele radiosysteem en de voertuiguitvoering. De beschikbare functies kunnen per auto en aftermarket radio verschillen.

Artikelnummer: 43xvx04
