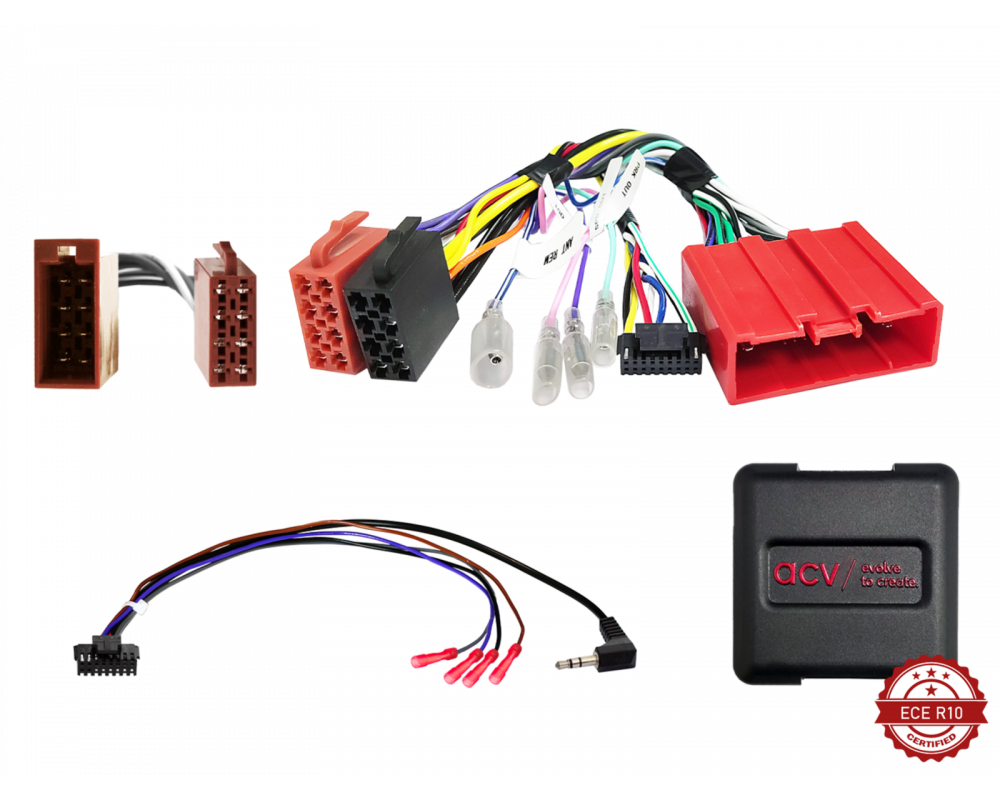

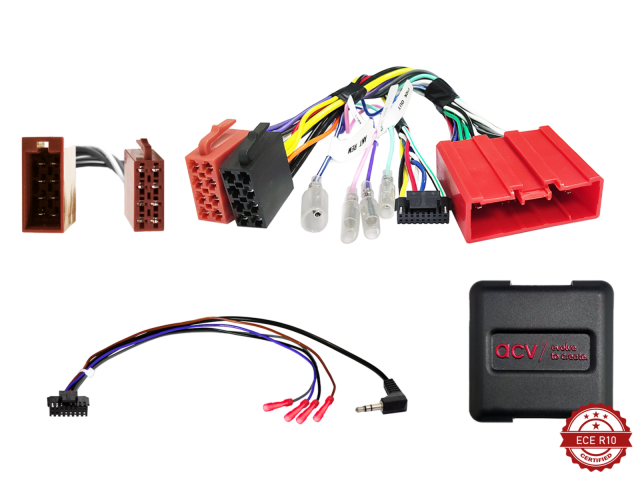

Stuurwielinterface Mazda 6(GJ)/CX-5(GH)/CX-7(ER) 24Pin Multilead

Met deze stuurwielinterface behoudt u de originele stuurwielbediening van uw voertuig nadat u de fabrieksradio heeft vervangen door een aftermarket radio.

Aansluitingen

• 24-pins Mazda-stekker
• OEM-stuurwielbediening > 3,5 mm jack
• OEM-geluidssysteem ISO(m) > ISO(v)
• Bus-type: CAN-bus

Beschikbare signalen

• Rood: +12V ontsteking, klem 15
• Oranje: +12V verlichting, klem 58
• Paars/wit: +12V achteruitrijsignaal
• Roze: Snelheidssignaal
• Groen: Massa (GND) / handremsignaal

Max. belastbaarheid uitgangen: 250 mA. Bij hogere stroomafname: 1 relais min. 75 Ω, 2 relais min. 150 Ω.

Geschikt voor

• Mazda
  • 6 2013-2015
  • CX-5 2012-2015
  • CX-7 2008-2012

Opmerkingen

• Re-importvoertuigen of voertuigen met afwijkende software kunnen functioneel incompatibel zijn.
