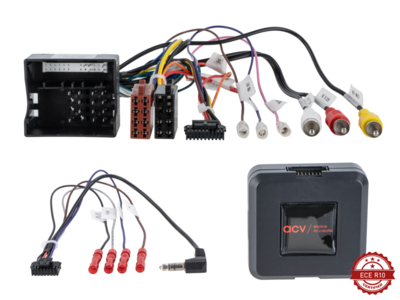

S.W.I. Peugeot-voertuigen 40-pins Quadlock zonder OEM apparaat

Lenkradfernbedienungsadapter Citroen / Fiat / Peugeot / Toyota

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Unser Support Team hilft gerne bei der Auswahl. 02431-9645-96 support@acvgmbh.de

Hinweis:

CAN-Bus

Anschluss: 40 Pin Quadlock Citroen / Peugeot Stecker Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Fahrzeuge mit Radiovorbereitung Fahrzeuge mit Radiocodierung

Fahrzeuge ohne Radiocodierung: Fahrzeugcodierung auf OEM Gerät erforderlich

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroën Citroën Berlingo (7) 06/2008 - 03/2012Citroën Berlingo (7) 04/2012 - 05/2015Citroën Berlingo (7) 06/2015 - 06/2018Citroën C2 (J) 12/2004 - 12/2009Citroën C3 (F) 10/2005 - 01/2010Citroën C3 (S) 01/2010 - 01/2017Citroën C4 (L) 11/2004 - 08/2010Citroën C5 (D) 10/2004 - 04/2008Citroën C8 (E) 01/2008 - 07/2012Citroën C8 (E) 07/2012 - 06/2014Citroën DS3 (S) 03/2010 - 07/2014Citroen Jumpy (X) 02/2007 - 05/2016Citroen Nemo (A) 08/2008 - 12/2015Citroen Xsara Picasso (C) 03/2004 - 02/2010

Fiat Fiat Scudo (ZAF 270) 02/2007 -07/2016

Peugeot Peugeot 207 (WC) 06/2006 - 06/2009 Peugeot 207 (W) 06/2009 - 07/2015 Peugeot 208 (C) 04/2012 - 04/2015 Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009 Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015 Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 07/2008 Peugeot 407 (6/6 SW/6 Coupé) 02/2006 - 03/2011 Peugeot 807 (E) 07/2002 - 02/2008 Peugeot 807 (E) 02/2008 - 06/2014 Peugeot 3008 (oU) 06/2009 - 10/2013 Peugeot 5008 Van (O) 10/2009 - 10/2013 Peugeot Bipper (A) 12/2007 - 12/2015 Peugeot Expert (X) 02/2007 - 08/2016 Peugeot Partner (7) 05/2008 - 03/2012 Peugeot RCZ (4J) 04/2010 - 09/2015

Toyota Toyota Proace 03/2013 - 08/2016 Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15 orange: +12V Beleuchtung Klemme 58 lila/weiß: +12V Rückfahrsignal rosa: Geschwindigkeitssignal grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA: 1 Relais Spulenwiderstand 75 Ohm min. 2 Relais Spulenwiderstand 150 Ohm min Lenkradfernbedienung

Allgemeine Installationshinweise:

Überprüfung: 1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes 2: Demontage des OEM Gerätes spannungsfrei vornehmen 3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge: 1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen 2: Konfiguration des Radioanschlusskabels prüfen 3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen 4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen 5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt 6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA 7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere 8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels: 1: Änderungen spannungsfrei durchführen 2: Anschluss nach Änderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs: 1: Rückrüstung auf das OEM Gerät 2: OEM Gerät bedienen 3: CAN Bus-Ruhe herstellen 4: Überprüfung der Hardwarekonfiguration des Interfaces 5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
