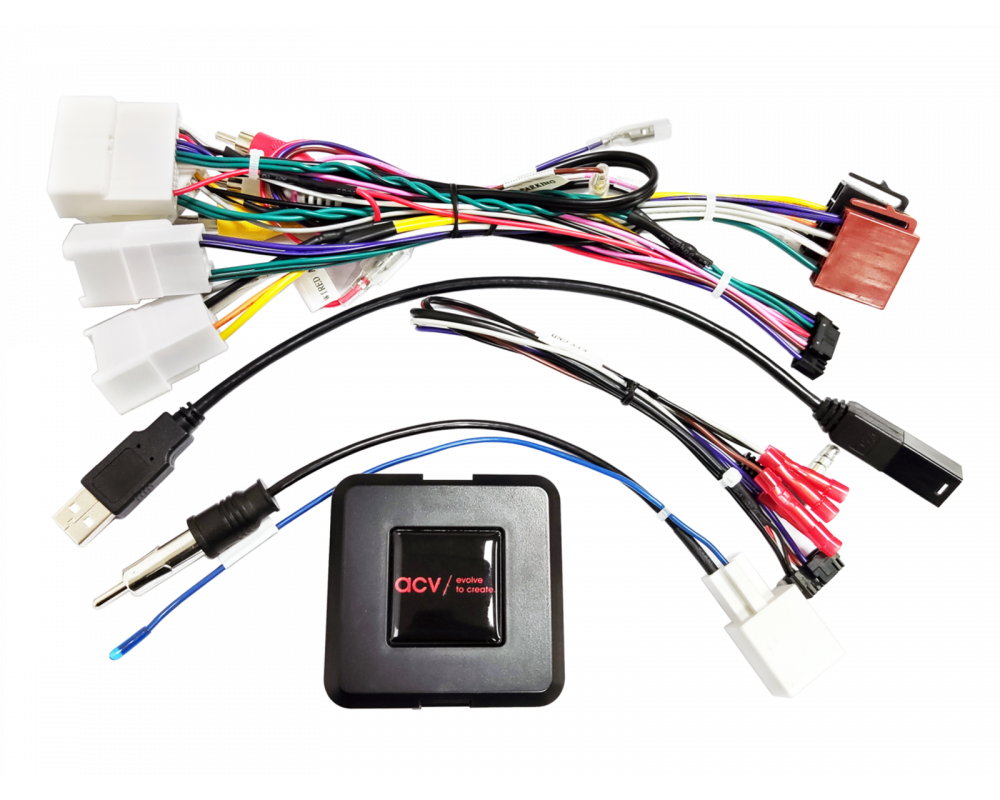

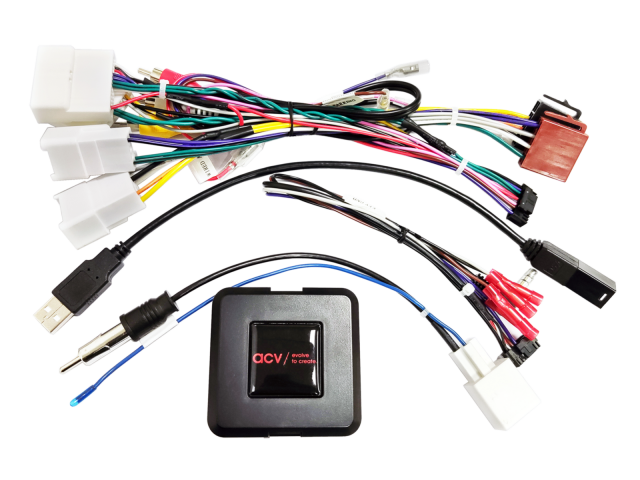

S.W.I. Toyota 10Pin/6Pin/28Pin/24Pin Multilead met 360 camera (42sty019)

Documenten:

Handleiding

Knoppen Instellen

Productinformatie

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies, als u uw fabrieksradio inruilt voor een aftermarket radio. Vergelijk de geïllustreerde connector van de adapter met die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

analoge stuurwielafstandsbediening CAN-bus

Aansluiting: 10 pin / 6 pin / 28 pin / 24 pin Toyota connector Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel Aansluiting: OEM AUX > Cinch(m) rood/wit Aansluiting: OEM 360° camerasysteem > Cinch(m) geel

Voertuigen met OEM-geluidssysteem

Faderfunctie niet ondersteund Voertuigtaal kan alleen worden aangepast als OEM-apparaat is geïnstalleerd

Dipschakelaarinstellingen voor de fabrikant van het aftermarket-apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Toyota Highlander (XU50) 2018 - 12/2019 Toyota Landcruiser (J15) 10/2013 - 12/2017 Toyota Landcruiser (J15) 01/2018 - 07/2019 Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn in functies.

rood: +12V ontstekingsklem 15 oranje: +12V verlichtingsklem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidssignaal groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA: 1 relais Spoelweerstand 75 Ohm min. 2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem OEM 360°-camerasysteem

Geschikt voor

• Toyota Highlander 2018-2019
• Toyota Landcruiser 2013-2019
• Toyota RAV4 2016-2018
