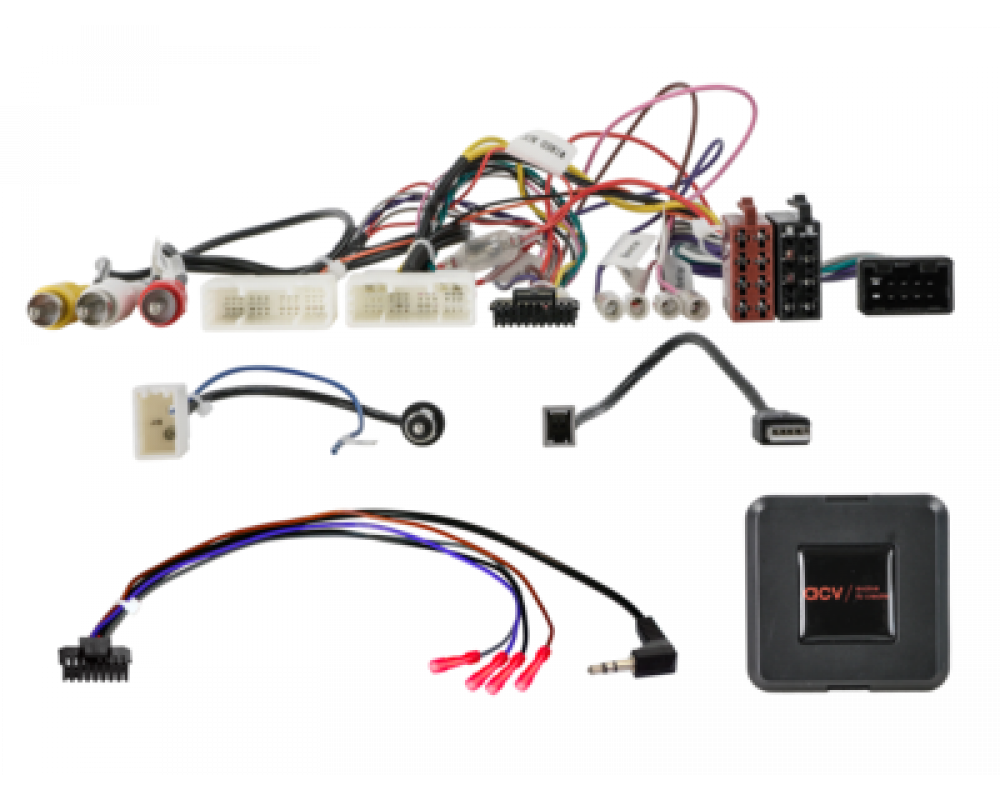

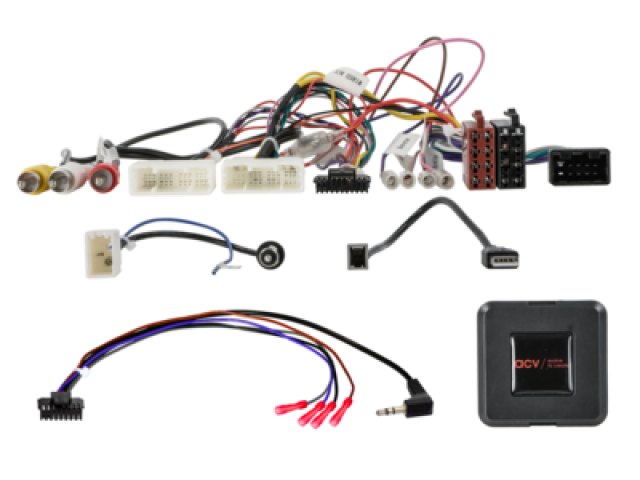

S.W.I. Toyota RAV4 28Pin/30Pin/10pin Multilead 360 Camera

Documenten:

Handleiding

Productinformatie

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies, als u uw fabrieksradio inruilt voor een aftermarket radio. Vergelijk de geïllustreerde connector van de adapter met die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

connector: 28-pins / 30-pins / 10-pins Toyota connector: OEM SWC > 3,5 mm-aansluiting / losse draad connector: OEM AUX > RCA(m) rood/wit connector: OEM achteruitkijkcamera > RCA(m) gele camera-ingang

voertuigen met OEM versterkt systeem fader niet ondersteund

dip-switch instellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Toepassing in voertuigen:

Toyota RAV4 (XA5) 01/2019 - 06/2020

De volgende signalen worden geleverd:

Herimporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15 oranje: +12V verlichtingsklem 58 paars/wit: +12V achteruitrijsignaal roze: snelheidspulssignaal groen: GND parkeerrem signaal

belastbaarheid uitgangen: max. 250 mA.

stroomvereiste meer dan 250 mA: 1 relais spoelweerstand min. 75 Ohm. 2 relaisspoelweerstand 150 Ohm min.

SWC

OEM versterkt systeem fader niet ondersteund OEM achteruitkijkcamera

Geschikt voor

Toyota RAV4 2019-2020
